Unity _ Shader : hololens 2 MRTK UI

홀로렌즈 상황에서 UI 캔버스를 사용하면 오류난다.

그래서 얘네가 튜토리얼에서 UI를 어떻게 사용하였는지 봤더니

큐브나 쿼드, Mesh Text 를 활용해 사용한다는 것을 확인했다.



여러 문제사항을 정리해보고자 한다.

[목표]

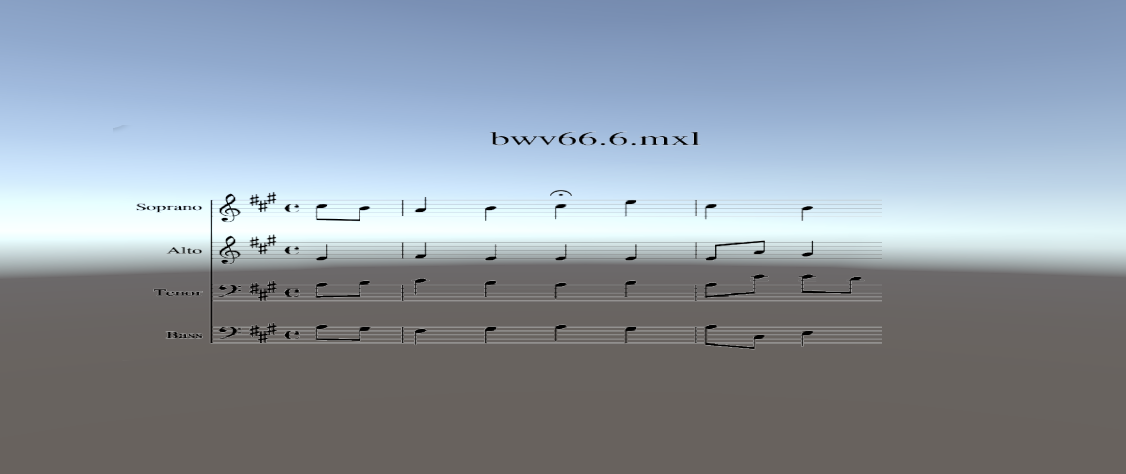

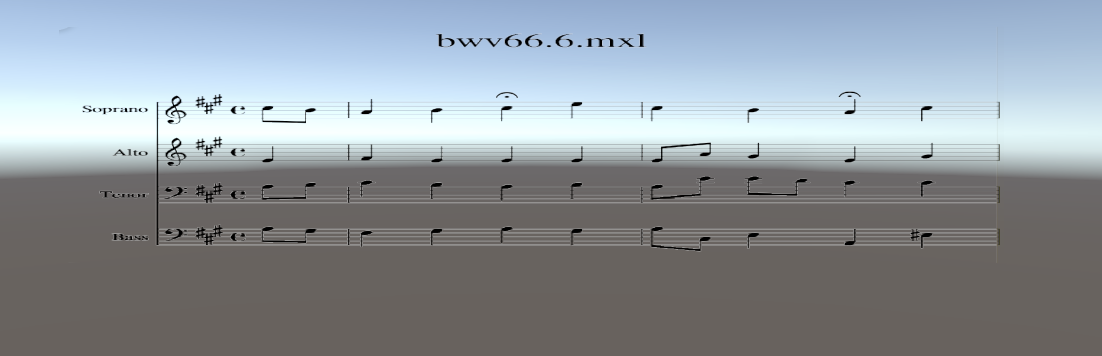

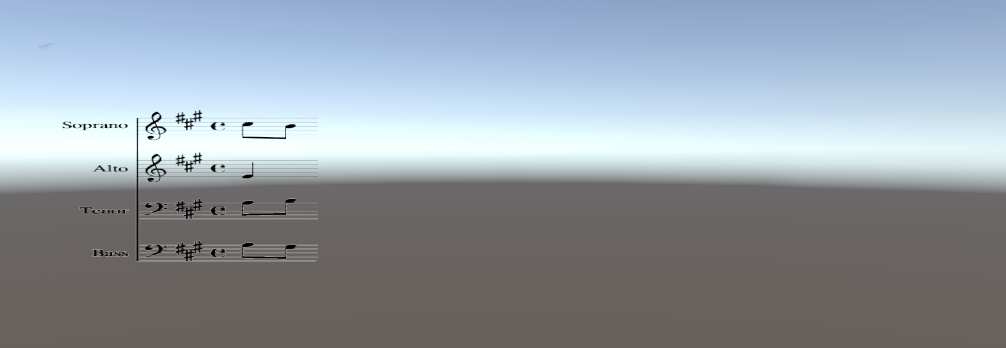

음악 진행 사항에 맞춰 쿼드가 마스킹 되게 한다.

(UI canvas Image에 MASK를 활용하면 쉽게 되지만.. 3D 오브젝트를 사용해야하기 때문에 Shader 코드를 추가하여 해결했다.)

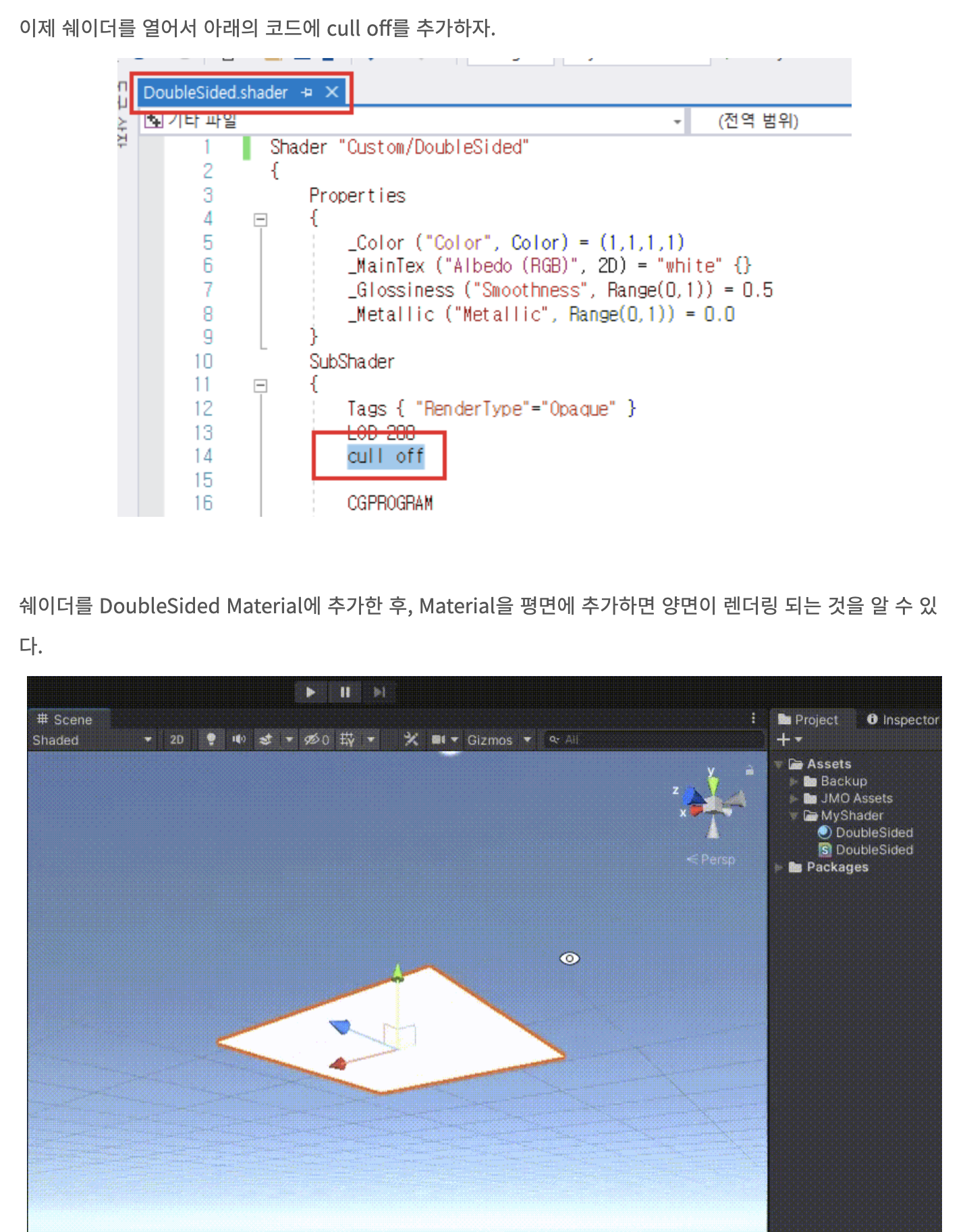

문제 1. 쿼트 뒷면 안 보임.

https://bloodstrawberry.tistory.com/760

유니티 쉐이더 - 평면의 양면 렌더링 (Double Sided Rendering)



2. 스텐실 쉐이더 CG programing  언어 script

>>>>마스킹 될 오브젝트

Shader "Custom/PortalOBJ_01"
{
    Properties
    {
        _Color("COlor", Color) = (1,1,1,1)//흰색
        [Enum(Equal,3,NotEqua,6)]_StencilTest("Stencil Test",int) = 6
    }
        SubShader
    {
       Color[_Color]
       Stencil{
            Ref 2
            Comp[_StencilTest]

       }


        Pass
        {

        }
    }
}

간단히 하면 이렇지만

나는 alpha 값을 가진 이미지를 오브젝트에 넣었기 때문에 아래의 코드처럼

약간 복잡해졌다 (+ texture + alpha + unlit)

: 기존의 유니티의 기본 쉐이터 unlit  코드를 활용했음.

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

// Unlit alpha-blended shader.
 // - no lighting
 // - no lightmap support
 // - no per-material color

 Shader "Custom/PortalOBJ_01"{
 Properties {
     _MainTex ("Base (RGB) Trans (A)", 2D) = "white" {}
        [Enum(Equal,3,NotEqua,6)]_StencilTest("Stencil Test",int) = 6
 }

 SubShader {
     Tags {"Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent"}
     LOD 100

     cull off
     ZWrite Off
     Blend SrcAlpha OneMinusSrcAlpha
     Stencil{
          Ref 2
          Comp[_StencilTest]

     }

     Pass {
         CGPROGRAM
             #pragma vertex vert
             #pragma fragment frag
             #pragma multi_compile_fog

             #include "UnityCG.cginc"

             struct appdata_t {
                 float4 vertex : POSITION;
                 float2 texcoord : TEXCOORD0;
             };

             struct v2f {
                 float4 vertex : SV_POSITION;
                 half2 texcoord : TEXCOORD0;
                 UNITY_FOG_COORDS(1)
             };

             sampler2D _MainTex;
             float4 _MainTex_ST;

             v2f vert (appdata_t v)
             {
                 v2f o;
                 o.vertex = UnityObjectToClipPos(v.vertex);
                 o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
                 UNITY_TRANSFER_FOG(o,o.vertex);
                 return o;
             }

             fixed4 frag (v2f i) : SV_Target
             {
                 fixed4 col = tex2D(_MainTex, i.texcoord);
                 UNITY_APPLY_FOG(i.fogCoord, col);
                 return col;
             }
         ENDCG
     }
 }

 }





>>>마스킹하는 창

ader "Custom/PortalFilter_01"
{
    SubShader
    {
        ZWrite off
        ColorMask 0

        Stencil{
            Ref 2
            Pass replace
        }
        Pass
        {
            }
    }
}



참고

https://answers.unity.com/questions/1098744/unlit-texture-transparent-shader.html

Unlit Texture Transparent Shader - Unity Answers

https://learn.unity.com/tutorial/shaderlab-anatomy-of-a-shader#

ShaderLab: Anatomy of a Shader - Unity Learn



쉐이더 다운받기

https://unity.com/releases/editor/archive



틴트도 추가했음

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

// Unlit alpha-blended shader.
 // - no lighting
 // - no lightmap support
 // - no per-material color

Shader "Custom/PortalOBJ_01"{
    Properties{
        _Color ("Color Tint", Color) = (1,1,1,1)
        _MainTex("Base (RGB) Trans (A)", 2D) = "white" {}
           [Enum(Equal,3,NotEqua,6)]_StencilTest("Stencil Test",int) = 6
    }

        SubShader{
            Tags {"Queue" = "Transparent" "IgnoreProjector" = "True" "RenderType" = "Transparent"}
            LOD 100

            cull off
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            Stencil{
                 Ref 2
                 Comp[_StencilTest]

            }

            Pass {
                CGPROGRAM
                    #pragma vertex vert
                    #pragma fragment frag
                    #pragma multi_compile_fog

                    #include "UnityCG.cginc"

                    struct appdata_t {
                        float4 vertex : POSITION;
                        float2 texcoord : TEXCOORD0;
                    };

                    struct v2f {
                        float4 vertex : SV_POSITION;
                        half2 texcoord : TEXCOORD0;
                        UNITY_FOG_COORDS(1)
                    };

                    sampler2D _MainTex;
                    float4 _MainTex_ST;
                    //add tinit color
                    fixed4 _Color;


                    v2f vert(appdata_t v)
                    {
                        v2f o;
                        o.vertex = UnityObjectToClipPos(v.vertex);
                        o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
                        UNITY_TRANSFER_FOG(o,o.vertex);
                        return o;
                    }

                    fixed4 frag(v2f i) : SV_Target
                    {
                        //color tint add
                        fixed4 col = tex2D(_MainTex, i.texcoord) * _Color;;
                        UNITY_APPLY_FOG(i.fogCoord, col);
                        return col;
                    }
                ENDCG
            }
           }

}
//
//Shader "Custom/PortalOBJ_01"
//{
//    Properties
//    {
//        _MainTex("Texture", 2D) = "white" {}
//        //_Color("COlor", Color) = (1,1,1,1)//흰색
//        _Alpha ("Alpha", range(0.0,1.0)) = 1.0
//        [Enum(Equal,3,NotEqua,6)]_StencilTest("Stencil Test",int) = 6
//    }
//        SubShader
//    {
//        Tags
//        {
//            "RenderType" = "Transparent"
//            "Queue"= "Transparent"
//        }
//       //Color[_Color]
//            float2 uv_MainTex :
//       Stencil{
//            Ref 2
//            Comp[_StencilTest]
//
//       }
//
//        Pass
//        {
//
//        }
//    }
//}

https://forum.unity.com/threads/adding-a-color-tint-to-unlit-transparent-shader.261712/

Adding a color tint to unlit transparent shader
