라즈베리파이_I2C 1602 LCD 모듈 [SZH-EK101]

<LCD 패널에 NAVER 책 API에서 받아온 책 정보를 출력하고 싶다.>

>>> 참고사이트 : https://velog.io/@dogakday/%EB%9D%BC%EC%A6%88%EB%B2%A0%EB%A6%AC%ED%8C%8C%EC%9D%B4-1602-I2C-%EC%BA%90%EB%A6%AD%ED%84%B0-LCE-%EC%82%AC%EC%9A%A9-Python-%ED%8C%8C%EC%9D%B4%EC%8D%AC

라즈베리파이 1602 I2C 캐릭터 LCD 사용 (Python, 파이썬)

위 사이트에서 기본 과정을 모두 동일하게 수행한다.

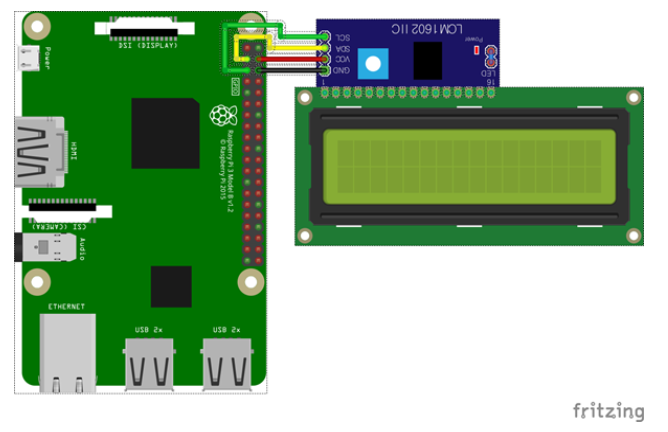

1. 회로연결

https://devicemart.blogspot.com/2019/06/i2c-1602-lcd.html

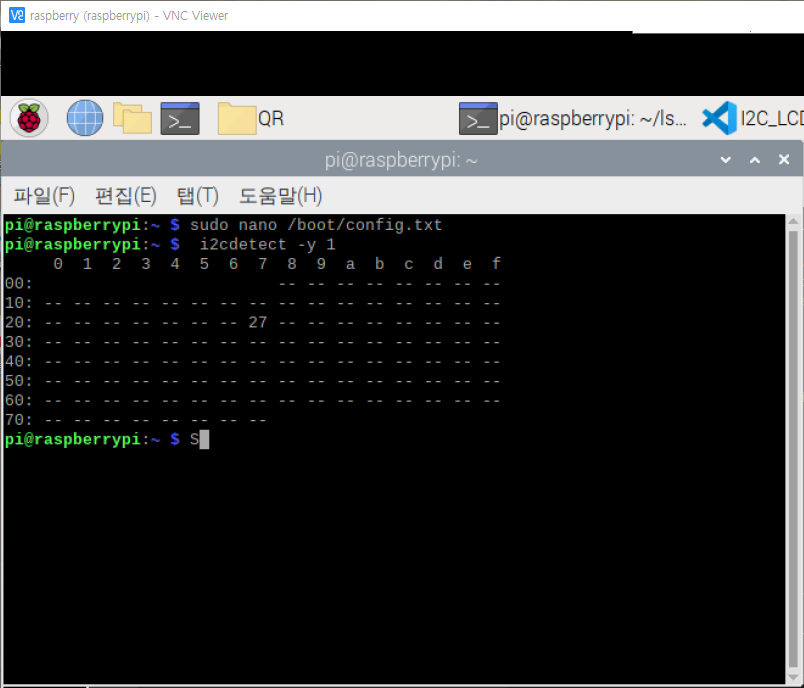

2. 연결 확인

> lsmod | grep i2c

> i2cdetect -y 1

3. 라이브러리 설치

> git clone https://github.com/the-raspberry-pi-guy/lcd.git

> cd lcd
> sudo sh install.sh

설치 완료.

4. 데모실행

python3 demo_lcd.py

(***환경 변수 설정 -> 나는 이게 잘 안 되서 시간이 많이 걸렸다..)

https://velog.io/@dogakday/%EB%9D%BC%EC%A6%88%EB%B2%A0%EB%A6%AC%ED%8C%8C%EC%9D%B4-%ED%8C%8C%EC%9D%B4%EC%8D%AC-%ED%99%98%EA%B2%BD%EB%B3%80%EC%88%98-%EC%84%A4%EC%A0%95

---

<<BOOK Project : 해야할 것, 한 것>>

1. OpenCV (바코드 인식 -> csv 파일에 isbn 값 저장)

2. Naver Book API (저장된 isbn값 전송하여 책 정보 받아옴)

3. LCD 패널에 책 제목 가격 출력 ****

>>>이전 게시글 참고 : https://ing-min.tistory.com/58

라즈베리파이_네이버 책 검색 api



> csv 파일에서 isbn 값을 받아와 naver api를 통해 책 제목과 가격을 받아오고 이를 LCD 패널에 출력해보자

#barcode_scanner_video.py

import csv
import drivers
# import I2C_LCD_driver
from time import sleep

#naver api
CLIENT_ID = '네이버api아이디'
CLIENT_SECRET = '네이버api비밀번호'

#LCD display
display = drivers.Lcd()
# display = I2C_LCD_driver.lcd()


#request
def search_book(query):

    from urllib.request import Request, urlopen

    from urllib.parse import urlencode, quote

    import json



    # request = Request('https://openapi.naver.com/v1/search/book?query='+quote(query))
    #isbn
    request = Request('https://openapi.naver.com/v1/search/book_adv?d_isbn='+quote(query))

    request.add_header('X-Naver-Client-Id', CLIENT_ID)

    request.add_header('X-Naver-Client-Secret', CLIENT_SECRET)



    response = urlopen(request).read().decode('utf-8')

    search_result = json.loads(response)

    return search_result






if __name__ == "__main__":
    #csv first line only
    f = open('barcodes.csv', 'r', encoding='utf-8')
    rdr = csv.reader(f)
    for line in rdr:
        #search
        print(line[1])
        books = search_book(line[1])['items']

        #erro
        if(books == None):
            print("fail")
            exit()

        #print
        for book in books:
            print("title: " + book['title'])
            print("price: "+book["price"]+"won")
            try:
                while True:
                    # Remember that your sentences can only be 16 characters long!
                    print("Writing to display")
                    display.lcd_display_string(book['title'], 1)  # Write line of text to first line of display
                    display.lcd_display_string(book["price"]+"won", 2)  # Write line of text to second line of display
                    sleep(6)                                           # Give time for the message to be read
                    display.lcd_clear()                                # Clear the display of any data
                    sleep(2)                                           # Give time for the message to be read
            except KeyboardInterrupt:
                # If there is a KeyboardInterrupt (when you press ctrl+c), exit the program and cleanup
                print("Cleaning up!")
    display.lcd_clear()
    f.close()

당연히 한 번에 안 된다..

오류 1

ModuleNotFoundError: No module named 'drivers'

>> 분명히 설치하라는 데로 했는데.. 환경변수 부분을 설정을 제대로 안 해줘서 그런 듯!

https://stackoverflow.com/questions/41695104/importerror-no-module-named-driver-in-pyttsx

:: 하지만 환경변수 설정하는 법 잘 몰라서

git으로 받은 경로로 들어가서 /home/lcd 폴더의 drivers 폴더 자체를 실행파일 경로에 붙여 넣었더니 잘된다.





오류 2

OSError: [Errno 121] Remote I/O error

이거는 LCD를 인식 못해서 그렇다

연결 잘해주면 끝

https://github.com/adafruit/Adafruit_CircuitPython_VEML6075/issues/4



오류3

ModuleNotFoundError: No module named 'smbus’

>>>>smbus2로 바꿔주면 된다. 파이선 3.6에서 smbus 안 된다..



$ pip3 --version

Python 3.6.5 //내 파이선 버전을 확인한다.



//smbus2설치

$ sudo pip3 install smbus2

$ sudo apt-get install python3-smbus2



// 코드수정(smbus를 smbus2로 바꿔준다.)

import smbus2 as smbus



오류3

ModuleNotFoundError: No module named 'RPi’

>> 이미 'RPI' 설치되어있는데 이런 문제가 생긴다면 업그레이드 하면 해결된다..

sudo pip3 install --upgrade RPi.GPIO





---

[ 다음 문제 ]

문제 ..... 한글 출력이 안 된다!!!!!!!(다른 사람이 한글로 출력한 게 있지만.. 보기에 좋지 않다)

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=junwha0511&logNo=221529144374

아두이노 16x2 LCD 한글 출력 라이브러리 1편-사용법



-> LCD 특성상 영어만 출력되므로 NAVER papago를 활용해 번역해주자.

#LCD_naver_papago.py

import csv
import drivers
# import I2C_LCD_driver
from time import sleep
import os
import sys
import urllib.request
import json

#naver api
CLIENT_ID = 'WEEJIGpgCSrz628DTDdw'
CLIENT_SECRET = '89KHsk1_Uy'

#LCD display
display = drivers.Lcd()
# display = I2C_LCD_driver.lcd()


#request
def search_book(query):

    from urllib.request import Request, urlopen

    from urllib.parse import urlencode, quote

    import json



    # request = Request('https://openapi.naver.com/v1/search/book?query='+quote(query))
    #isbn
    request = Request('https://openapi.naver.com/v1/search/book_adv?d_isbn='+quote(query))

    request.add_header('X-Naver-Client-Id', CLIENT_ID)

    request.add_header('X-Naver-Client-Secret', CLIENT_SECRET)



    response = urlopen(request).read().decode('utf-8')

    search_result = json.loads(response)

    return search_result


def papago(book):
    client_id = "aUnwPIcv7XXaJ2FiPZqp" # 개발자센터에서 발급받은 Client ID 값
    client_secret = "fTz8WOpetl" # 개발자센터에서 발급받은 Client Secret 값
    encText = urllib.parse.quote(book)
    data = "source=ko&target=en&text=" + encText
    url = "https://openapi.naver.com/v1/papago/n2mt"
    request1 = urllib.request.Request(url)
    request1.add_header("X-Naver-Client-Id",client_id)
    request1.add_header("X-Naver-Client-Secret",client_secret)
    response1 = urllib.request.urlopen(request1, data=data.encode("utf-8"))
    rescode = response1.getcode()
    if(rescode==200):
        response_body = response1.read()
        #json 형 변환
        res = json.loads(response_body.decode('utf-8'))
        print(res['message']['result']['translatedText'])

        return res['message']['result']['translatedText']

    else:
        print("Error Code:" + rescode)


if __name__ == "__main__":
    #csv first line only
    f = open('barcodes.csv', 'r', encoding='utf-8')
    rdr = csv.reader(f)
    for line in rdr:
        #search
        print(line[1])
        books = search_book(line[1])['items']

        #erro
        if(books == None):
            print("fail")
            exit()

        #print
        for book in books:
            print("title: " + book['title'])
            print("price: "+book["price"]+"won")
            title = book['title']
            price = book["price"]+"won"
            papares= papago(title)
            try:
                while True:
                    # Remember that your sentences can only be 16 characters long!
                    print("Writing to display")
                    display.lcd_display_string(papares, 1)  # Write line of text to first line of display
                    display.lcd_display_string(book["price"]+"won", 2)  # Write line of text to second line of display
                    sleep(6)                                           # Give time for the message to be read
                    display.lcd_clear()                                # Clear the display of any data
                    sleep(2)                                           # Give time for the message to be read
            except KeyboardInterrupt:
                # If there is a KeyboardInterrupt (when you press ctrl+c), exit the program and cleanup
                print("Cleaning up!")
    display.lcd_clear()
    f.close()

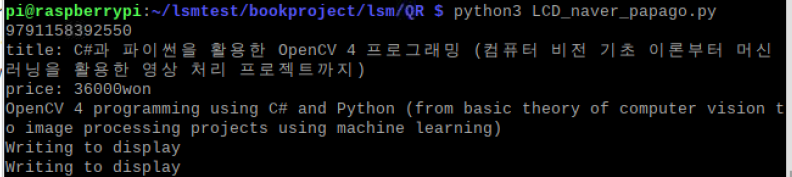

[완료]

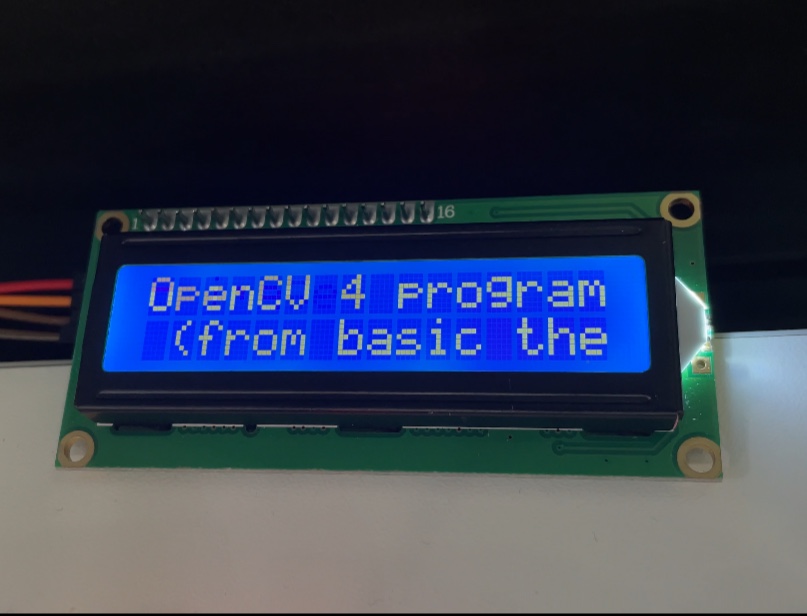

책 이름 출력

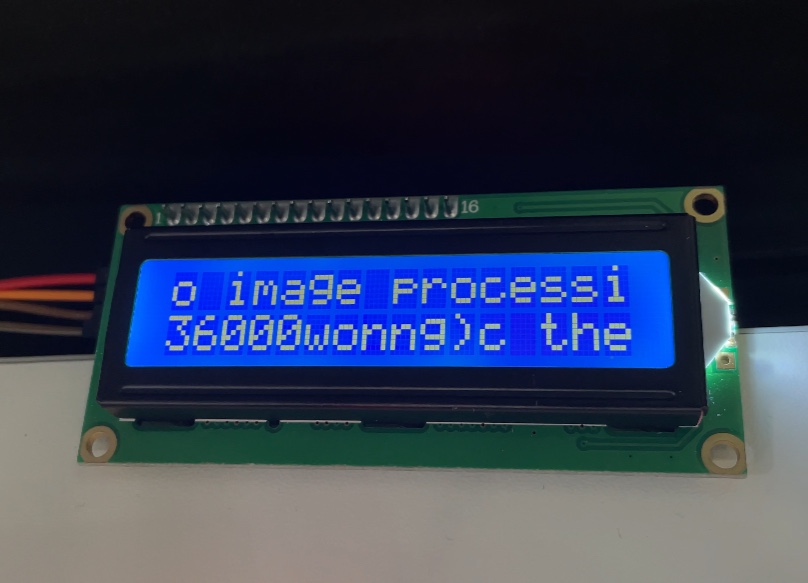

하지만 ... 또 문제는 제목이 너무 길어서 너무 짧은 시간만에 제목이 지나가버린다 ... .. 언제 끝나지



---

https://www.circuitbasics.com/raspberry-pi-i2c-lcd-set-up-and-programming/

How to Setup an I2C LCD on the Raspberry Pi

이거는 다른 git lcd 사용..

https://m.blog.naver.com/elepartsblog/221583231746

라즈베리파이에서 파이썬으로 1602 I2C 캐릭터 LCD 사용하기
