LED_Pixel_artnet_SMPS



smps : KO - w1205v

artnet : BC216

LED 스트립 : RGBWW 1m 144 IP65 white PCB

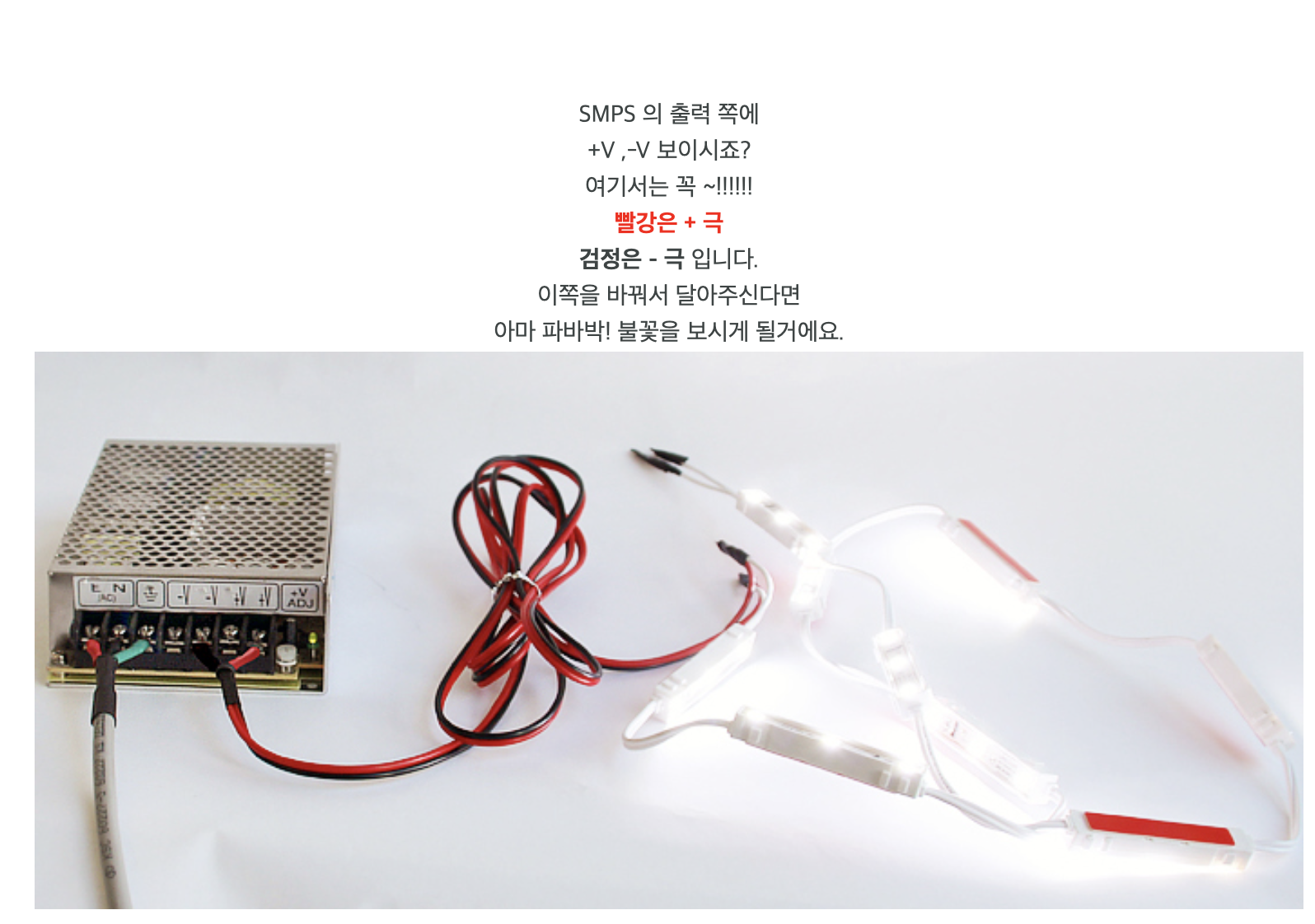

1. SMPS 파워

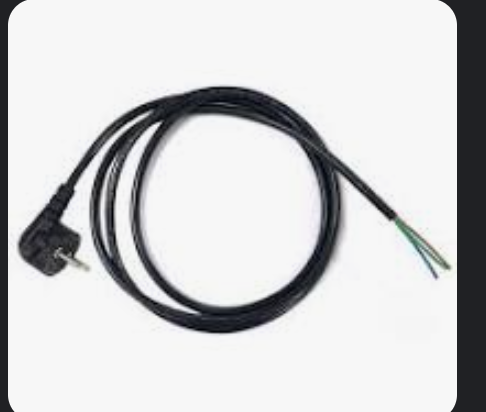

SMPS는 파워다. 이렇게 생긴 전원 케이블을 사서 연결해줘야한다.

내 케이블은 하늘색 갈색 초록색 3줄이 나와있었다.

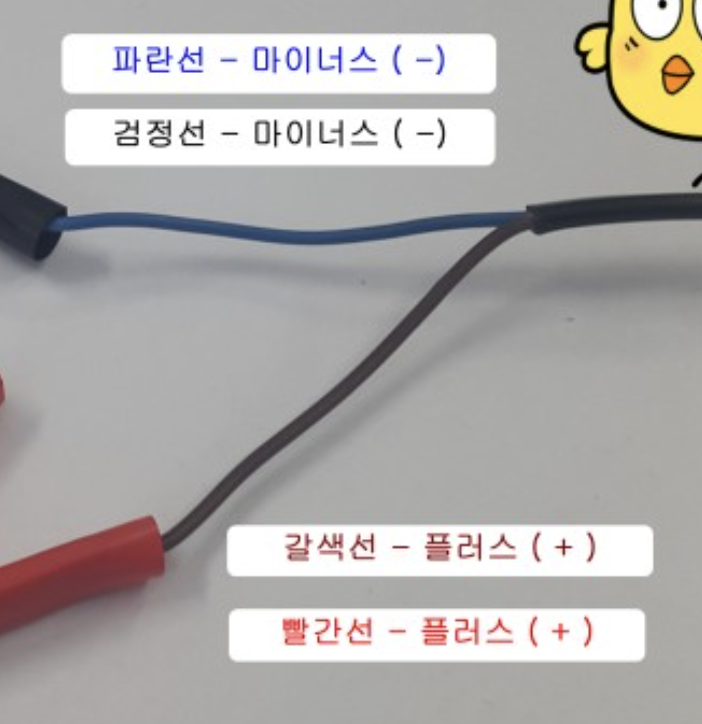

파란색 - / 갈색 + / 초록 접지

https://blog.naver.com/jooyon_smps/220600993613

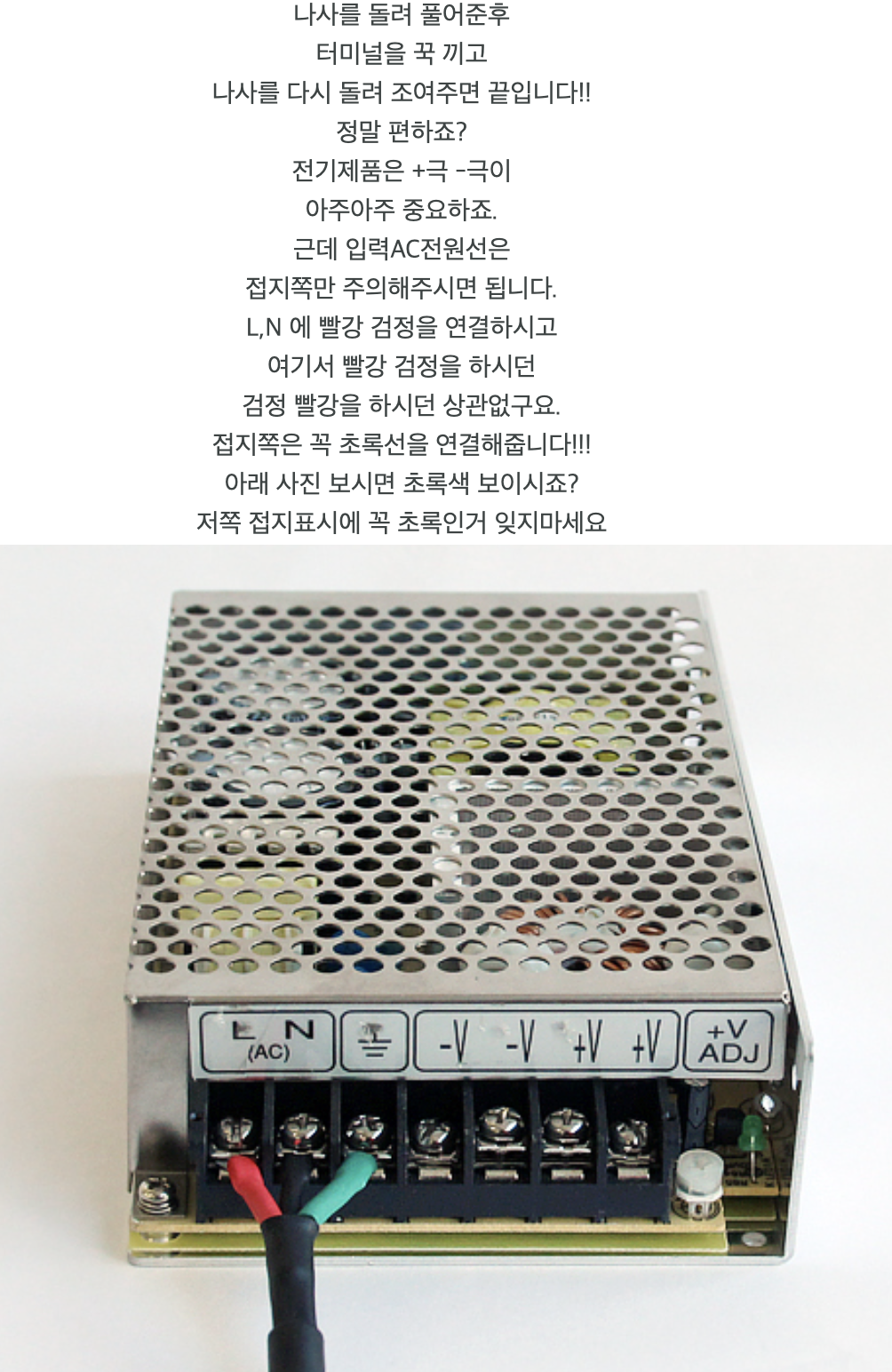

파워서플라이 SMPS에 AC전원선과 출력선 연결 방법.

이렇다고 한다. 나는 하늘색 갈색 초록색 순서로 꽂아줬다.

https://www.coupang.com/vp/products/6969069801?vendorItemId=84200995356&sourceType=SDP_ALSO_VIEWED&searchId=b3ec5cbe670c4f418c58df4a2afff7c8&rmdId=b3ec5cbe670c4f418c58df4a2afff7c8&eventLabel=recommendation_widget_pc_sdp_001&platform=web&rmdABTestInfo=39752:A&rmdValue=p7199683870:vt-1.0.0:p6969069801&isAddedCart=

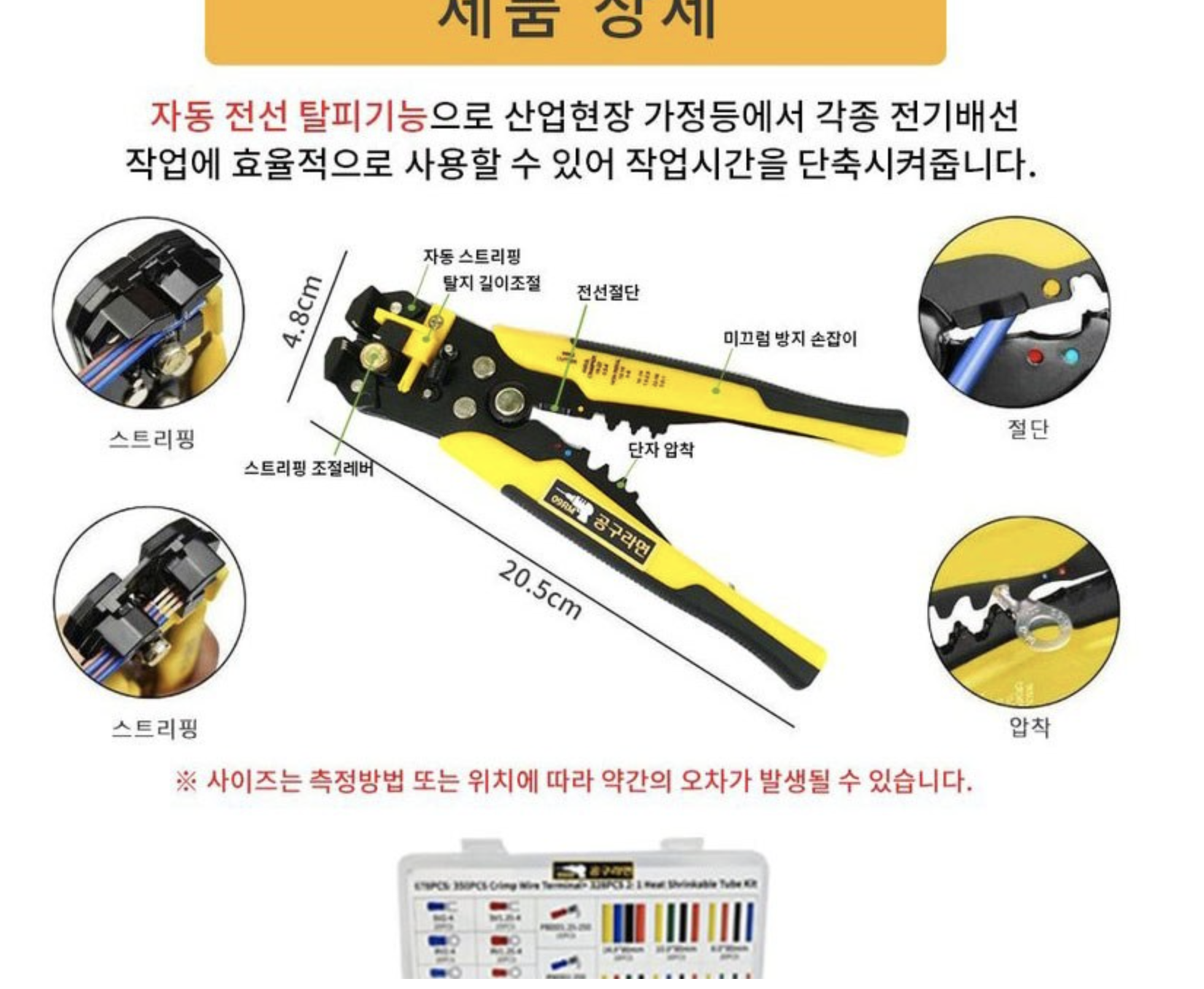

공구라면 ( 09RM ) 이지스트립퍼 열수축 튜브 절연 터미널 단자, [선택4]이지스트립..., 1세트

이것저것 필요한게 많다.



나는 LED에 나와있는 선을 그냥 연장선 없이 연결해줬다. (연접선 갖고싶다.)



(연접선)이것도 사는데 공부가 필요하다.

AWG : 전선의 굵기를 나타내는 단위

AWG가 낮을수록 선의 굵기가 더 굵고 / 높을수록 가늘다

일반적으로 구리선은 AWG18에서 AWG26사이의 굵기이고,  전화망에서는 AWG 22 24 26번이  사용됩니다.

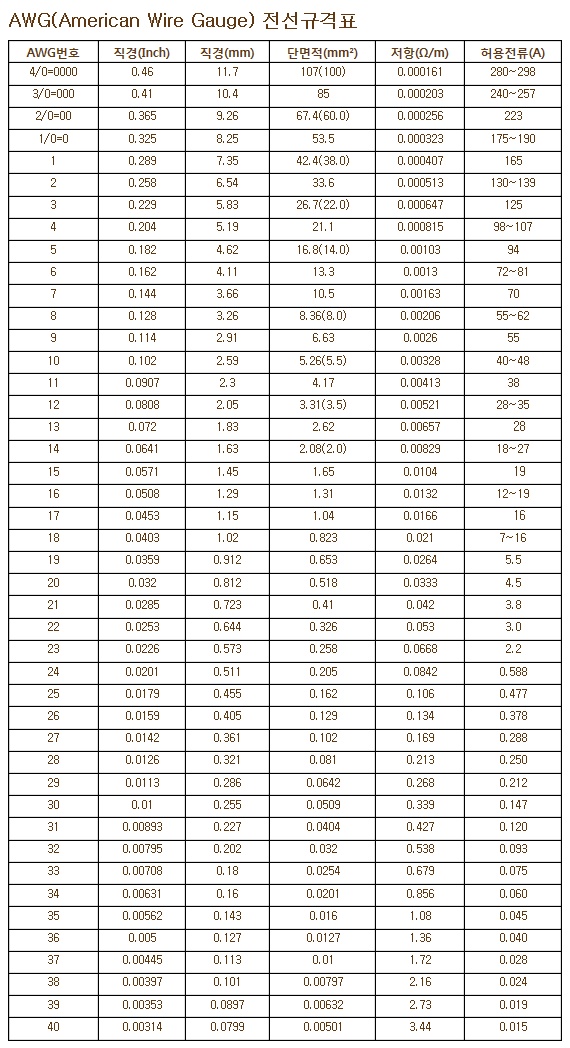

전선의 AWG에 따라서 허용전류 값 차이

지름이 더 가는 전선은 동일한 거리에서 굵은 전선이 전송할 수 있는 량 만큼의 전류를 전송하지 못합니다.

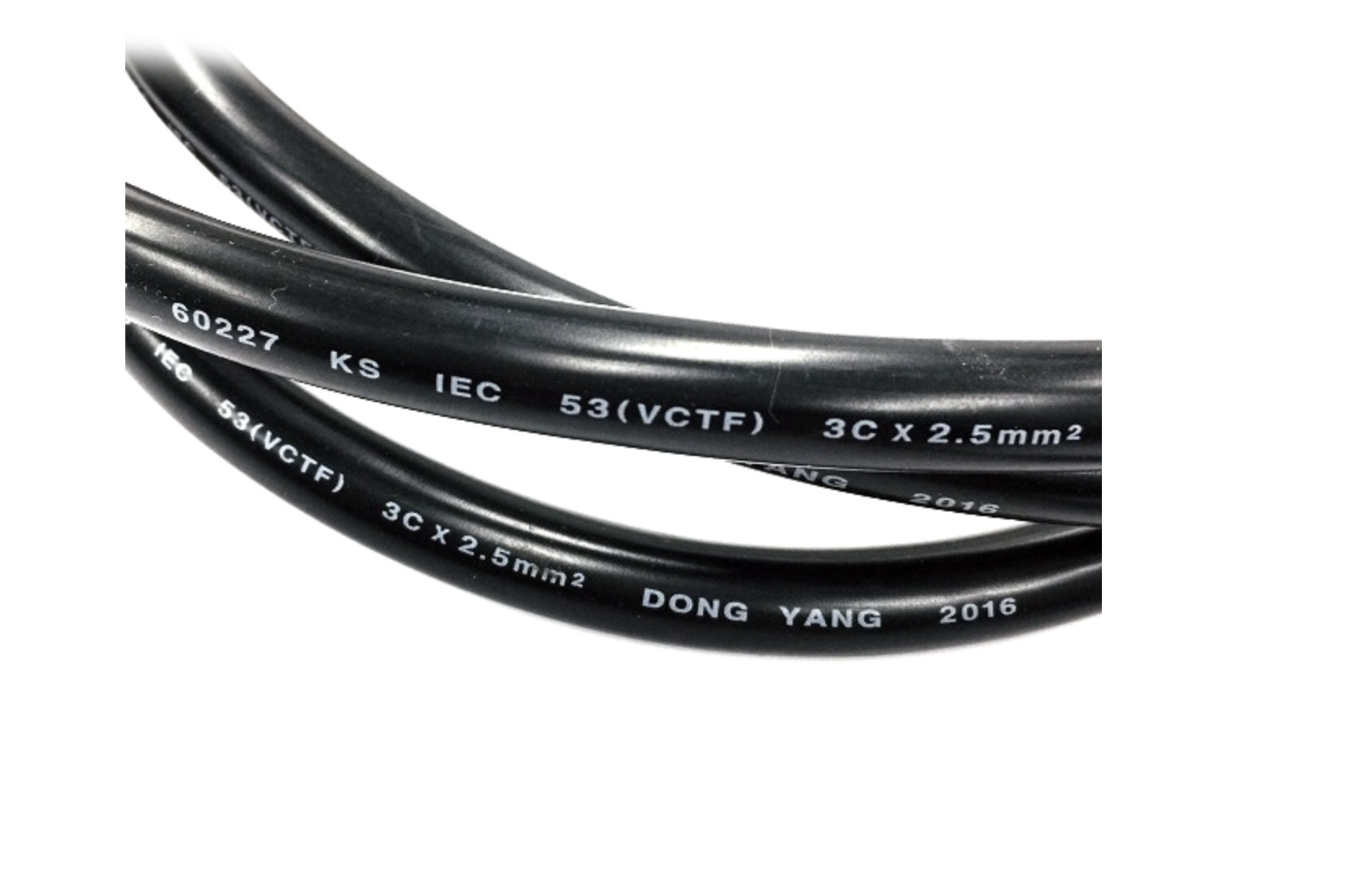

직경(mm)은 전선의 지름

단면적: SQUARE

SQ= mm*2(제곱)

2SQ= 4mm*2(제곱)

—————————————————————————————————————————————————————–

일반적으로 브레드보드에 사용 되는 적당한 선의 지름은 0.6mm 정도 이며,  연선으로는 AWG24 단선으로는 AWG22



내 전원선은 14AWG 단선 두개로 샀다.

나머지 LED 용은 24,26으로 사야지 3핀 짜리로 묶여있는거 좋다.

연결단자도 있으면 편하겠다.

없으면 그냥 절연테이프로 감아야지

---

이제 하나했다...

이제 ARTnet을 연결해보자. 이거는 뭘까



2. artnet BC-216

https://youtu.be/pU_NgQT6G-0

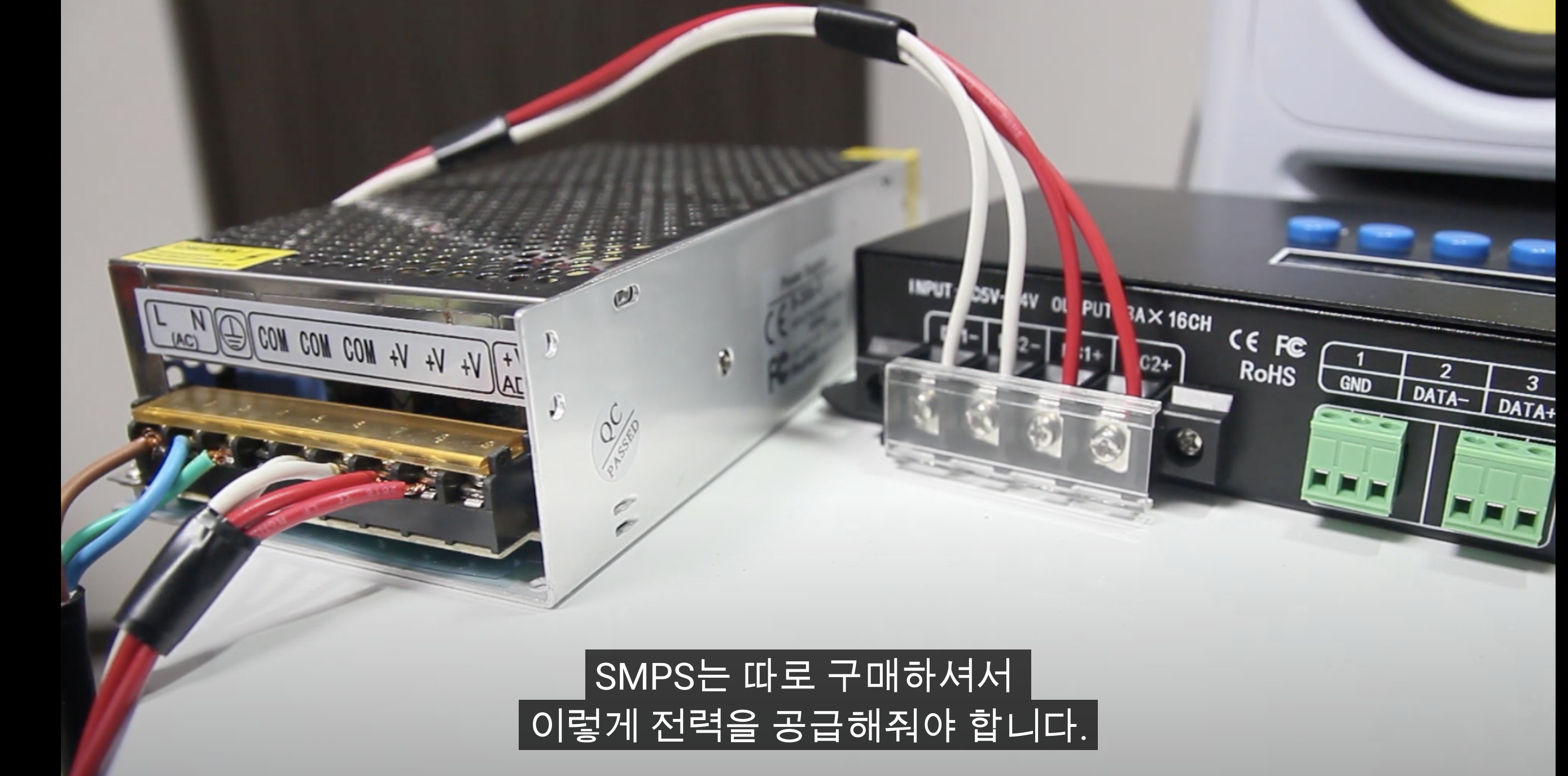

전원원을 둘다 연결해야하나보다..

SMPS 5V짜리는 LED 용이고

SMPS 24v 짜리는 Artnet 용으로 2개가 필요한건가...
