VFX 파티클 시스템 : 용천수 영향권scalar map 시각화 + 하이트맵height map vfx적용



---

VFX 파티클 시스템 구현 완료

목표 1: 용천수 영향권 시각화

파티클이 용천수 근처를 지날 때 색상 변화

준비물

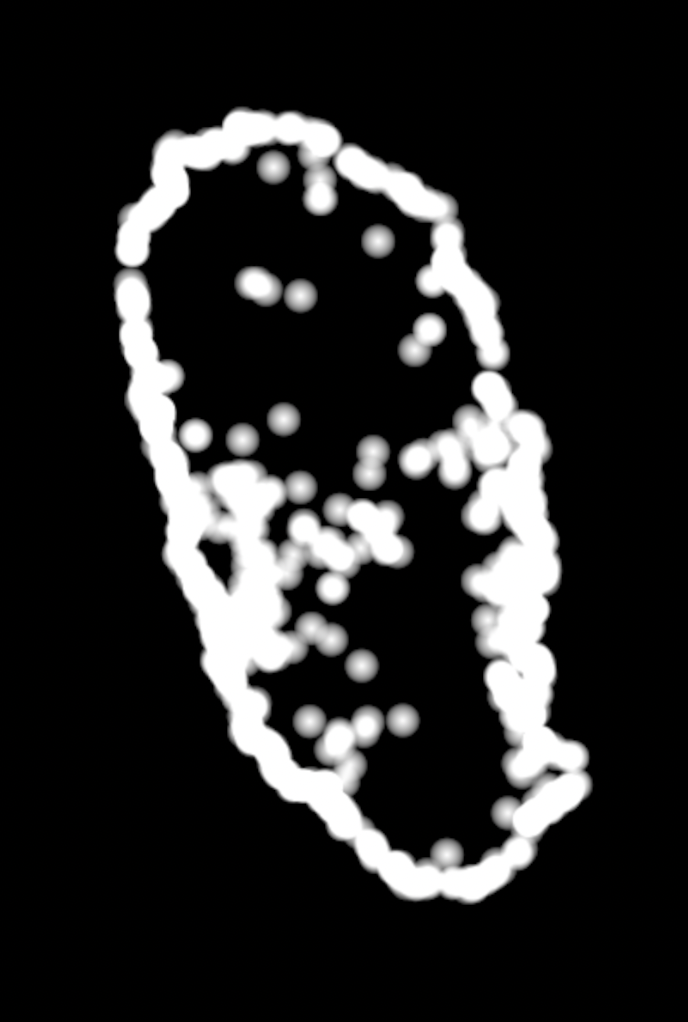

• spring_distance.exr (Houdini 1025개 용천수 distance field)
• 해상도: 원본 비율 유지
• 값 범위: 0~20m

Unity 설정

SM_VictimPathVFX.cs:

// Spring map 파라미터
Vector3 springCenter = new Vector3(-2278, -4058.18091f, -2890)
                     + new Vector3(-2644, -1356.30273f, 13395);
vfxGraph.SetVector3("MapCenter", springCenter);
vfxGraph.SetVector2("MapSize", new Vector2(43200, 58320));

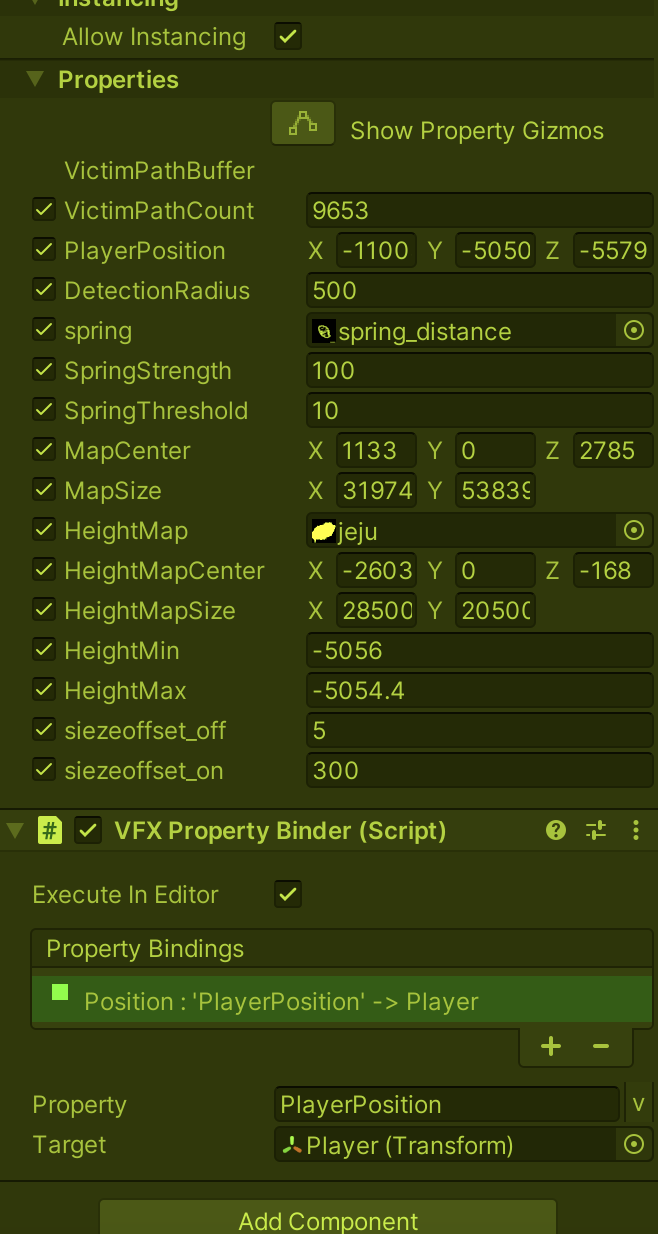

VFX Graph - Blackboard

SpringDistanceMap (Texture2D)
MapCenter (Vector3)
MapSize (Vector2)
SpringThreshold (float) = 20.0

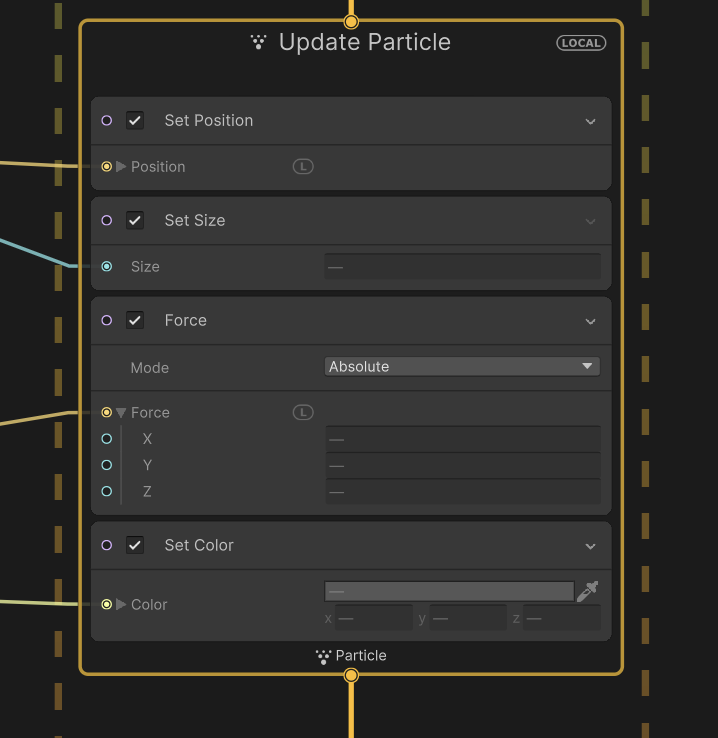

VFX Graph - Update Particle

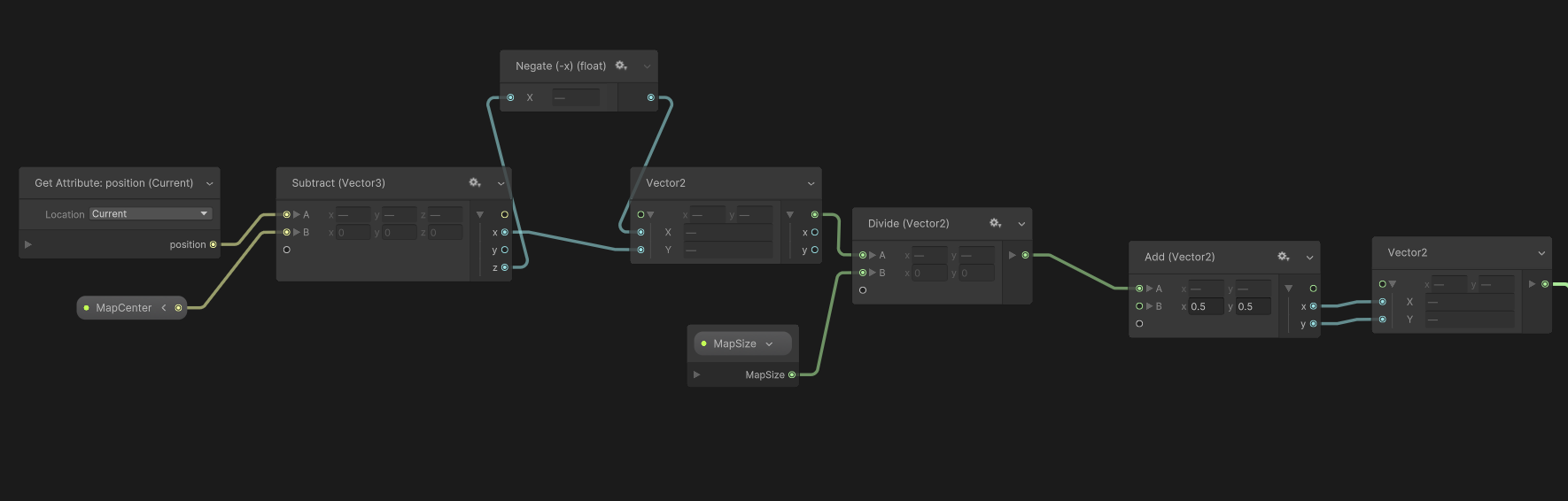

1. UV 계산:
   Get Attribute: position → currentPos
   Subtract: currentPos - MapCenter → localPos
   Swizzle.xz: localPos → localPos2D (Vector2)
   Divide: localPos2D / MapSize → normalized
   Add: normalized + (0.5, 0.5) → springUV

2. Distance 샘플링:
   Sample Texture2D(SpringDistanceMap, springUV) → s
   Swizzle.x: s → distance

3. 색상 적용:
   Compare: distance < SpringThreshold → isNear
   Branch:
   ├─ True: (1, 0, 0, 1) ← 빨강
   └─ False: (0, 0, 0, 1) ← 검정
   → color

   Set Attribute: color

결과: 파티클이 용천수 20m 반경 지나갈 때만 빨간색 표시

---

목표 2: 지형 높이 따라가기

파티클이 제주도 지형을 따라 이동

준비물

• jeju_height.tif (국토정보플랫폼 DEM)
• 해상도: QGIS 처리
• 높이 범위: 0~58m

Unity 임포트 설정

Texture Type: Default
sRGB: OFF
Compression: None
Format: R16
Wrap Mode: Clamp

Unity 설정

SM_VictimPathVFX.cs:

// Height map 파라미터
Vector3 heightCenter = new Vector3(-2278, -4058.18091f, -2890)
                     + new Vector3(-9668, 0, 694);
vfxGraph.SetVector3("HeightMapCenter", heightCenter);
vfxGraph.SetVector2("HeightMapSize", new Vector2(28511.48f, 20509.97f));
vfxGraph.SetFloat("HeightMin", 0f);
vfxGraph.SetFloat("HeightMax", 58f);

VFX Graph - Blackboard

HeightMap (Texture2D)
HeightMapCenter (Vector3)
HeightMapSize (Vector2)
HeightMapRotation (float) = 180
HeightMin (float) = 0
HeightMax (float) = 58
HeightOffset (float) = 10

VFX Graph - Update Particle

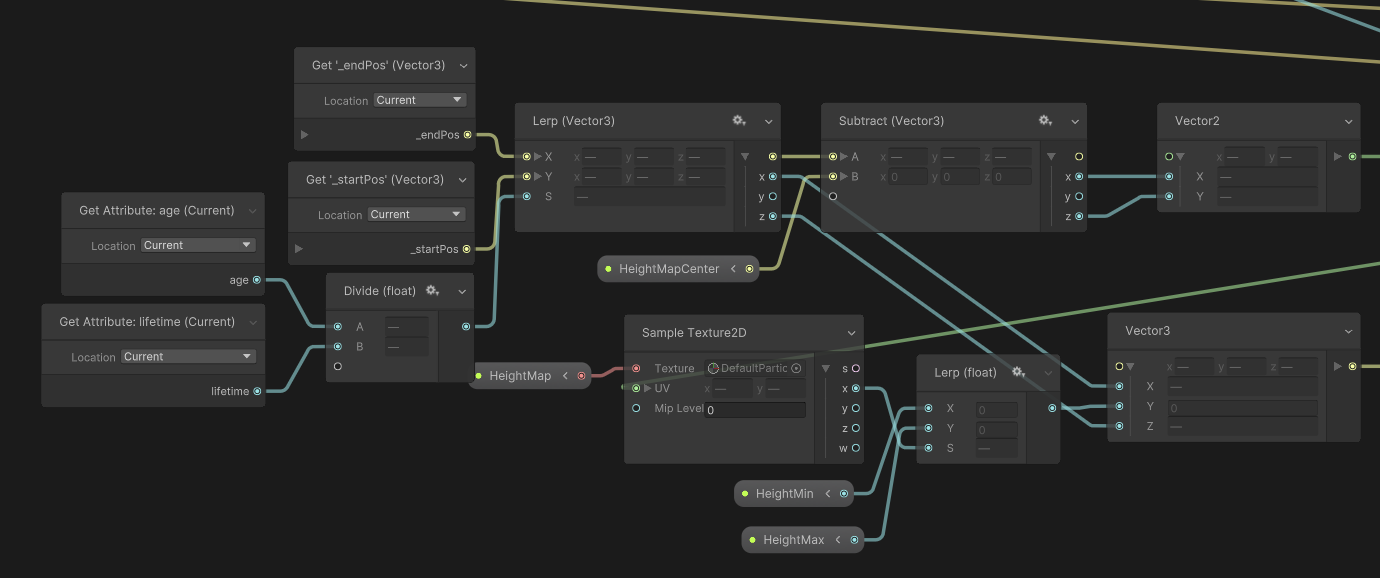

1. 기본 경로 계산:
   age / lifetime → t
   Lerp(StartPosition, EndPosition, t) → pathPos

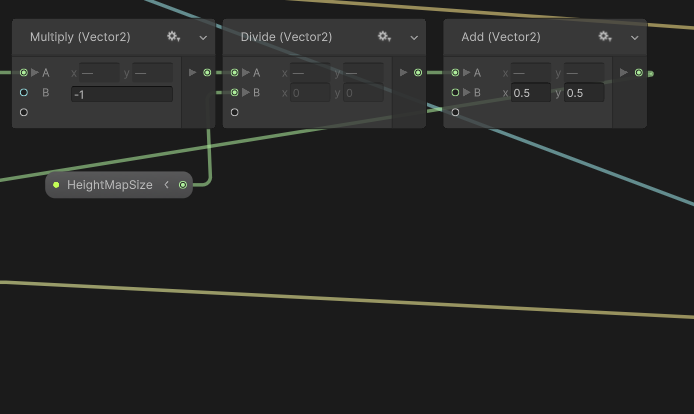

2. HeightMap UV 계산 (180도 회전):
   pathPos - HeightMapCenter → localPos
   Compose Vector2(-localPos.x, -localPos.z) → rotated
   rotated / HeightMapSize → normalized
   normalized + (0.5, 0.5) → heightUV

3. 지형 높이 샘플링:
   Sample Texture2D(HeightMap, heightUV) → heightSample
   Swizzle.x: heightSample → normalizedHeight
   Lerp(HeightMin, HeightMax, normalizedHeight) → terrainHeight
   Add: terrainHeight + HeightOffset → finalHeight

4. 최종 위치:
   Compose Vector3(pathPos.x, finalHeight, pathPos.z) → finalPos

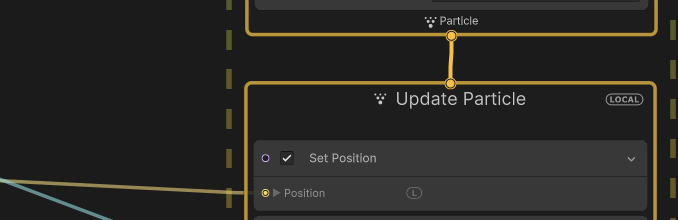

   Set Position: finalPos

결과: 파티클이 XZ 경로는 유지하면서 Y값만 지형 높이를 따라감

---

핵심 포인트

좌표 변환 주의사항

• Spring map: -90도 회전 = Swizzle(x, z)
• Height map: 180도 회전 = (-x, -z)
• Y 제거: Vector3 → Vector2 변환 시 Swizzle.xz

UV 계산 공식

1. Position - Center → localPos
2. 회전 적용 → rotated
3. / Size → normalized (월드 좌표 → 0~1)
4. + 0.5 → UV (중심 맞추기)

파티클 생성 방식

Periodic Burst:
- Count: VictimPathCount (9653)
- Delay: 2초
- Loop: Infinite
- Capacity: VictimPathCount × 5

---

완성! 🎉



1 height map (0-1범위)





2.용천수 , 스칼라 맵 set color
