Houdini_Algorithmic Tutorial : Recursive Box

오늘의 튜토리얼 :

https://youtu.be/fBA3Fw07MAM



시작.

[obj 안에서]

geo 생성

[geo 안에서]

box생성

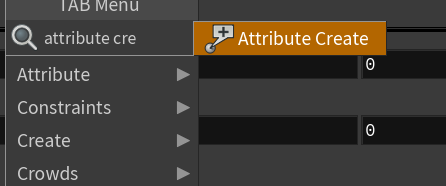

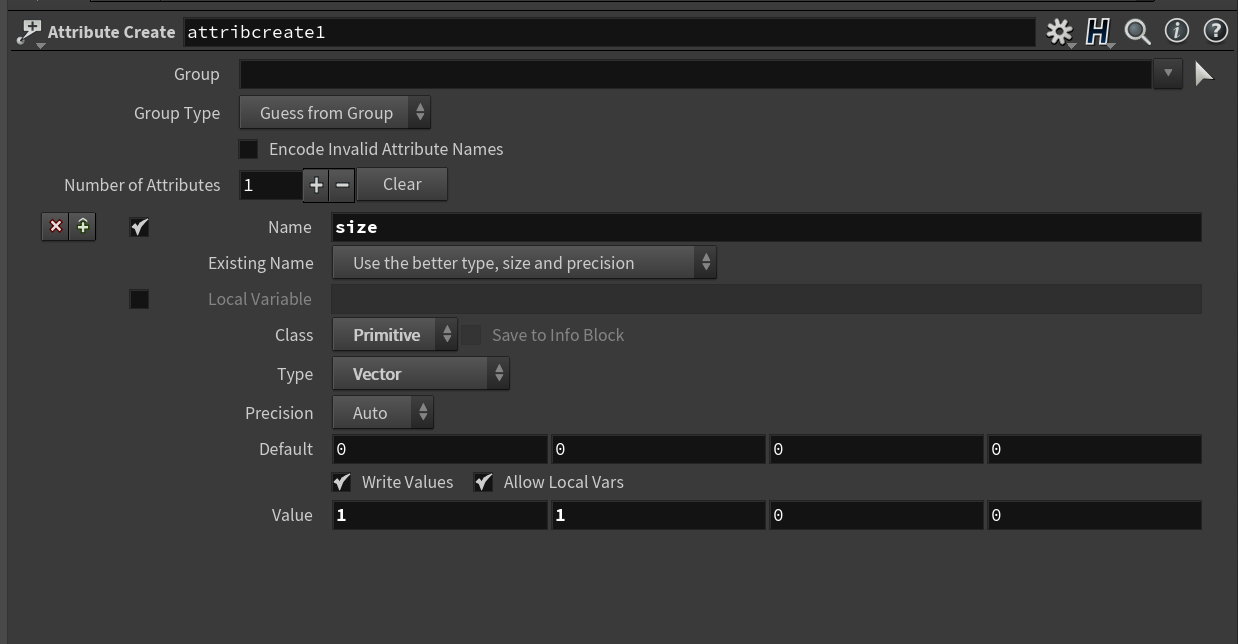

attribute create 생성 : 점 컨트롤을 위해서 ?



: 가로 세로 1 값으로 지정해주고 시작하면 좋을듯

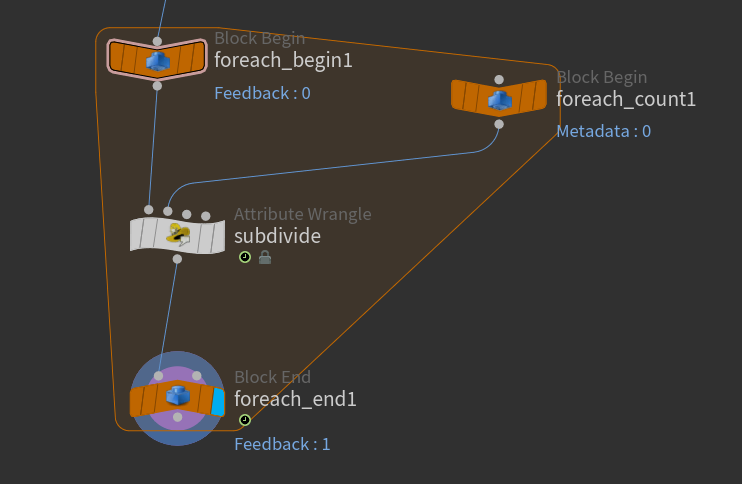

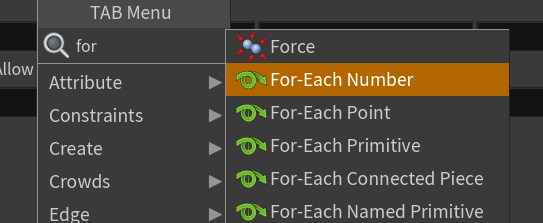

+ for each number 생성 : 피드백 루프를 위해 생성하는 듯

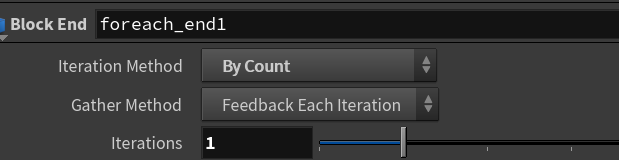

foreach end1 설정

feedback Each Interaction

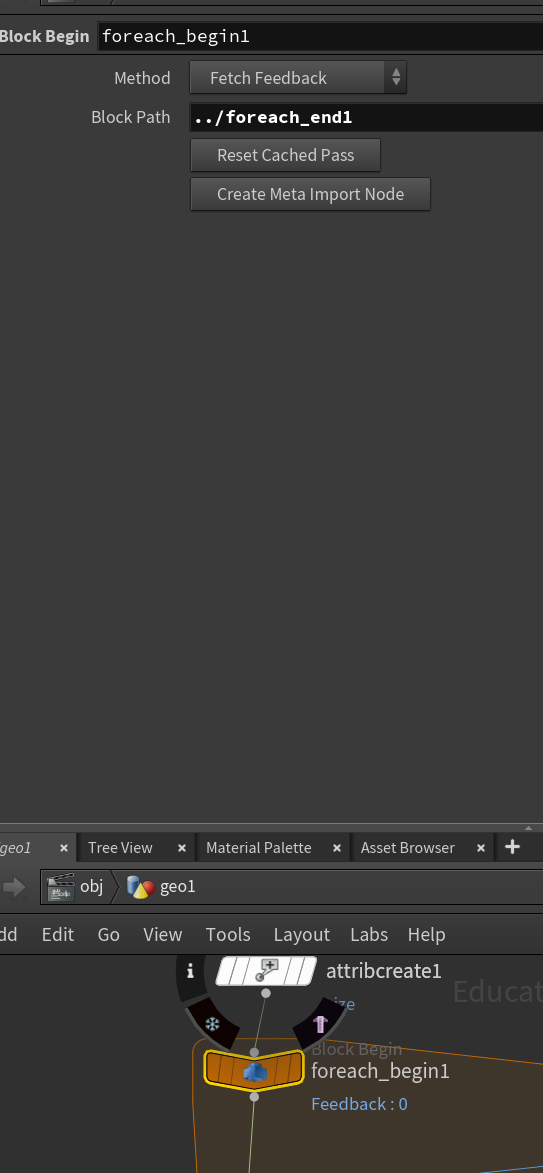

foreach begin1 설정

파란 글자 주목 : method

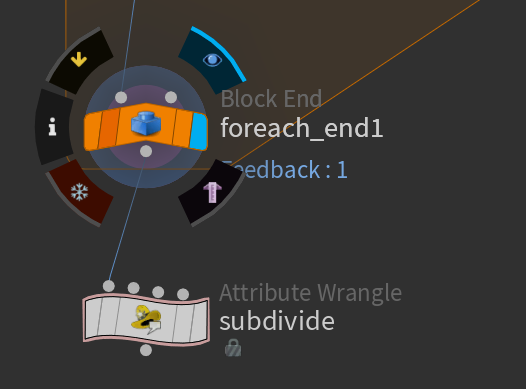

일단 루프 안하니까 foreach end 에서

iterations : 반복

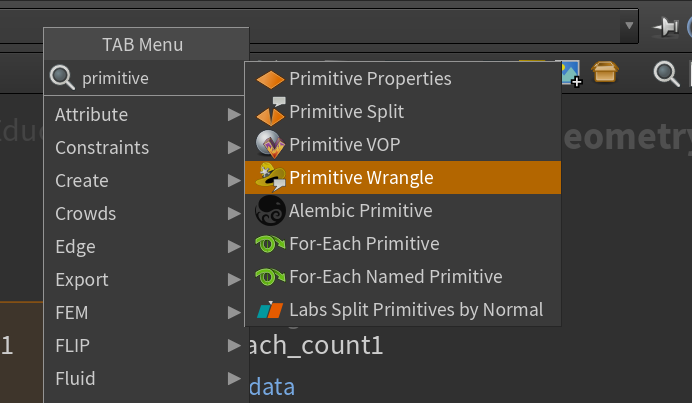

+ Primitive Wrangle 생성

이름변경 :

\

\

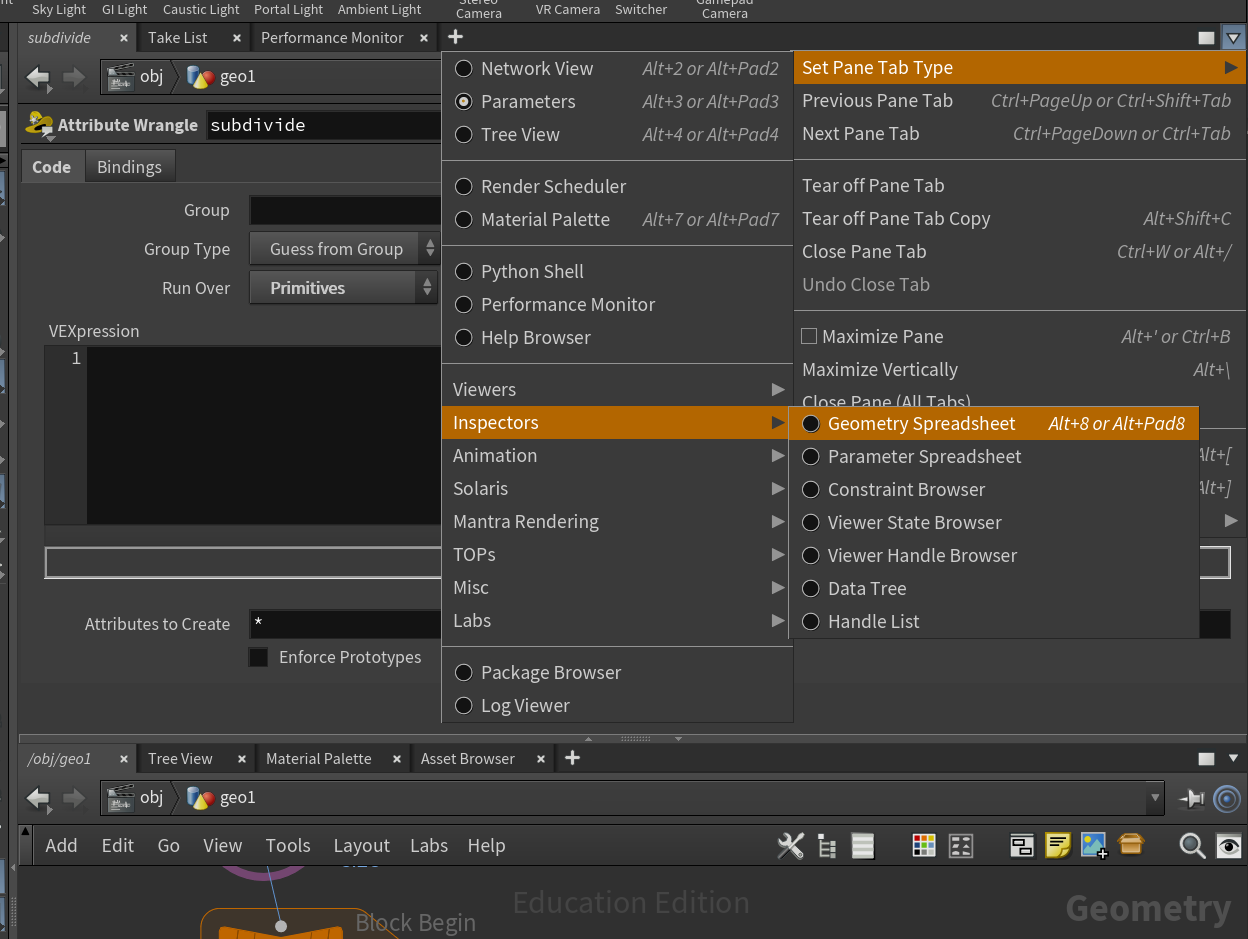

인스펙터창 ..

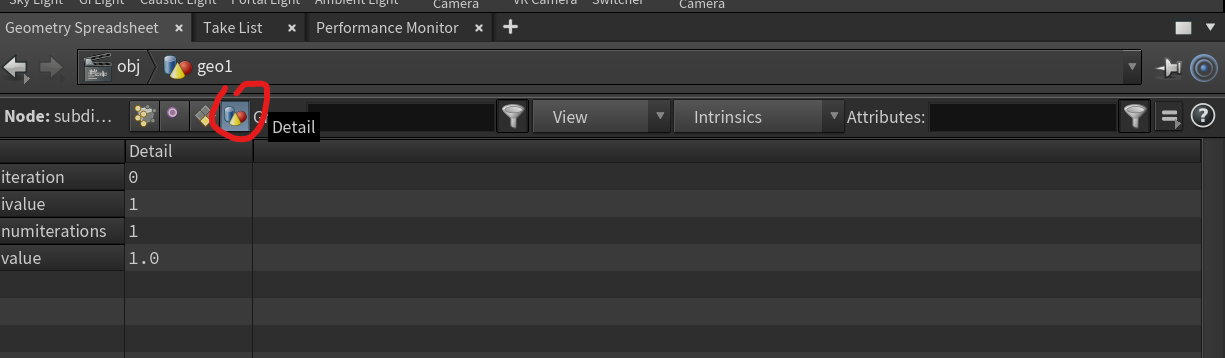

geo spreadsheet

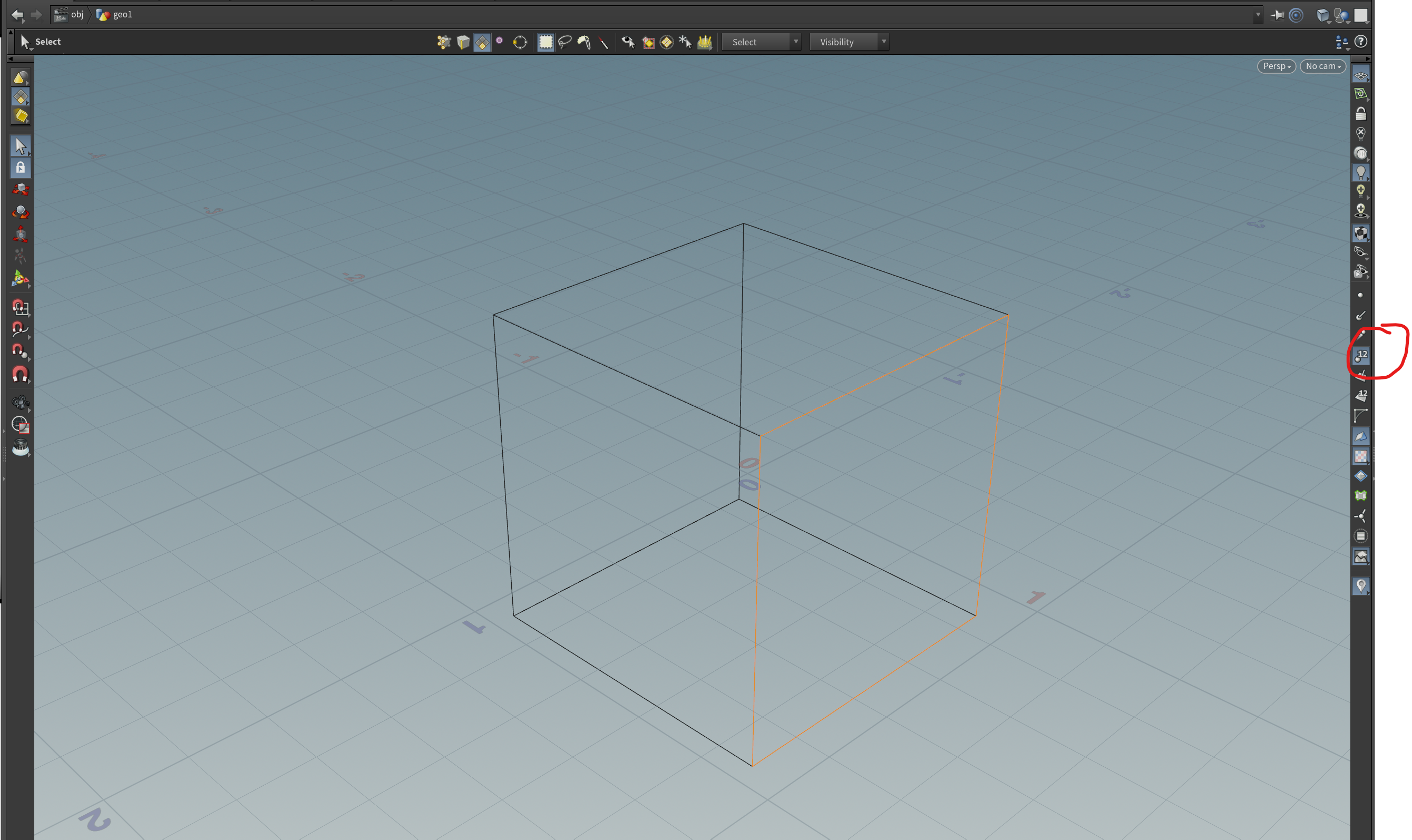

도형 클릭

그냥확인용인가봐..

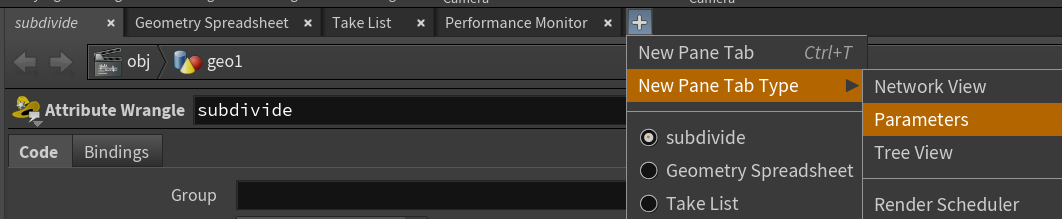

다시 원래 파라미터 창으로 돌아가 ..

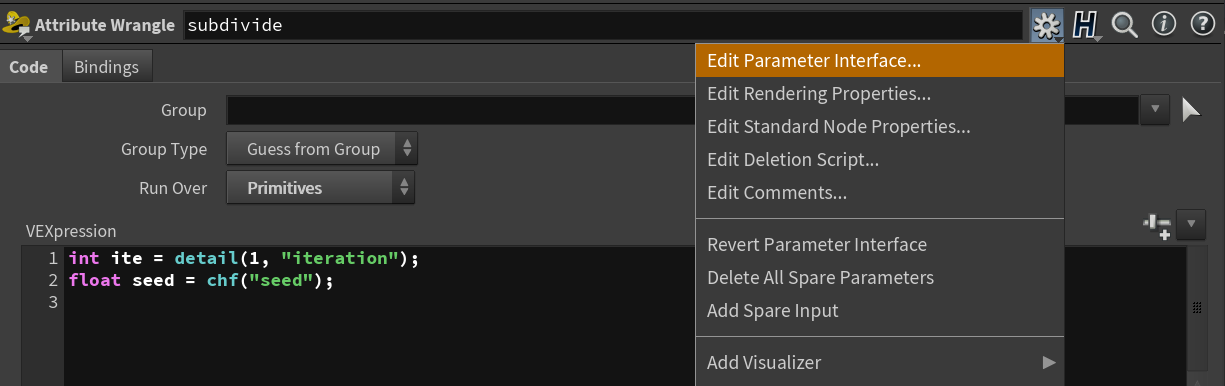

코드 만들자

int ite = detail(1, "iteration");
float seed = chf("seed");

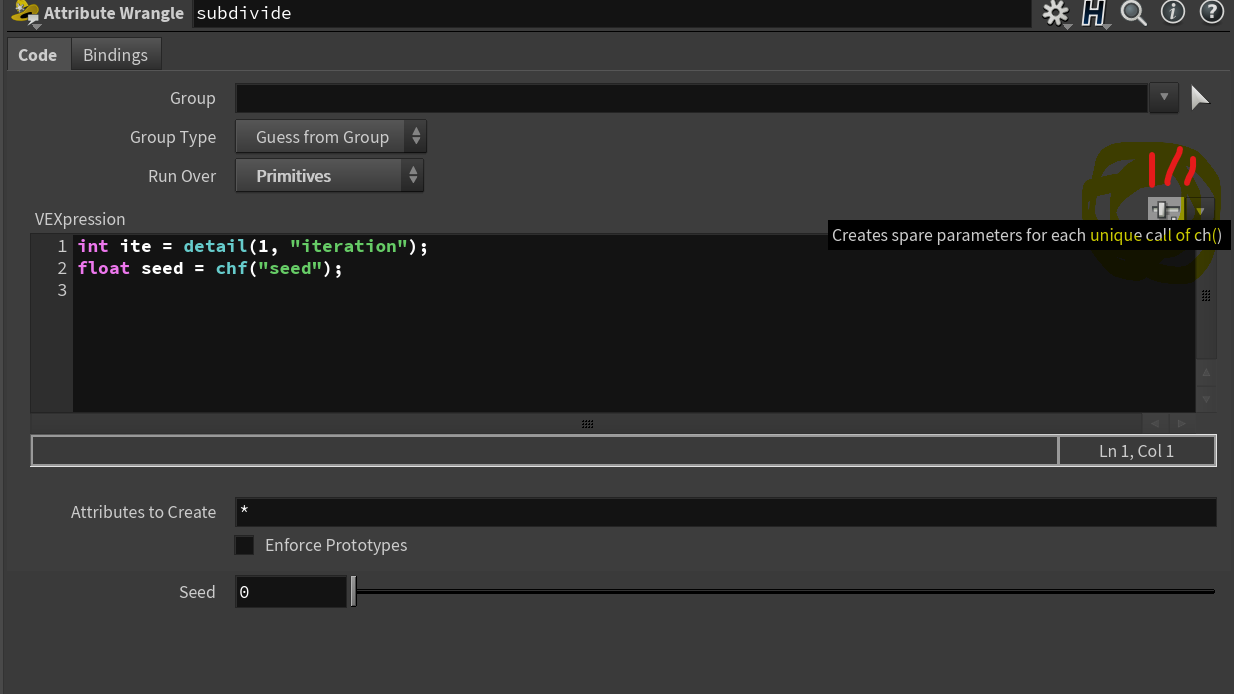

저기 슬라이드 아이콘 누르면 컨트롤 채널이 생긴다.

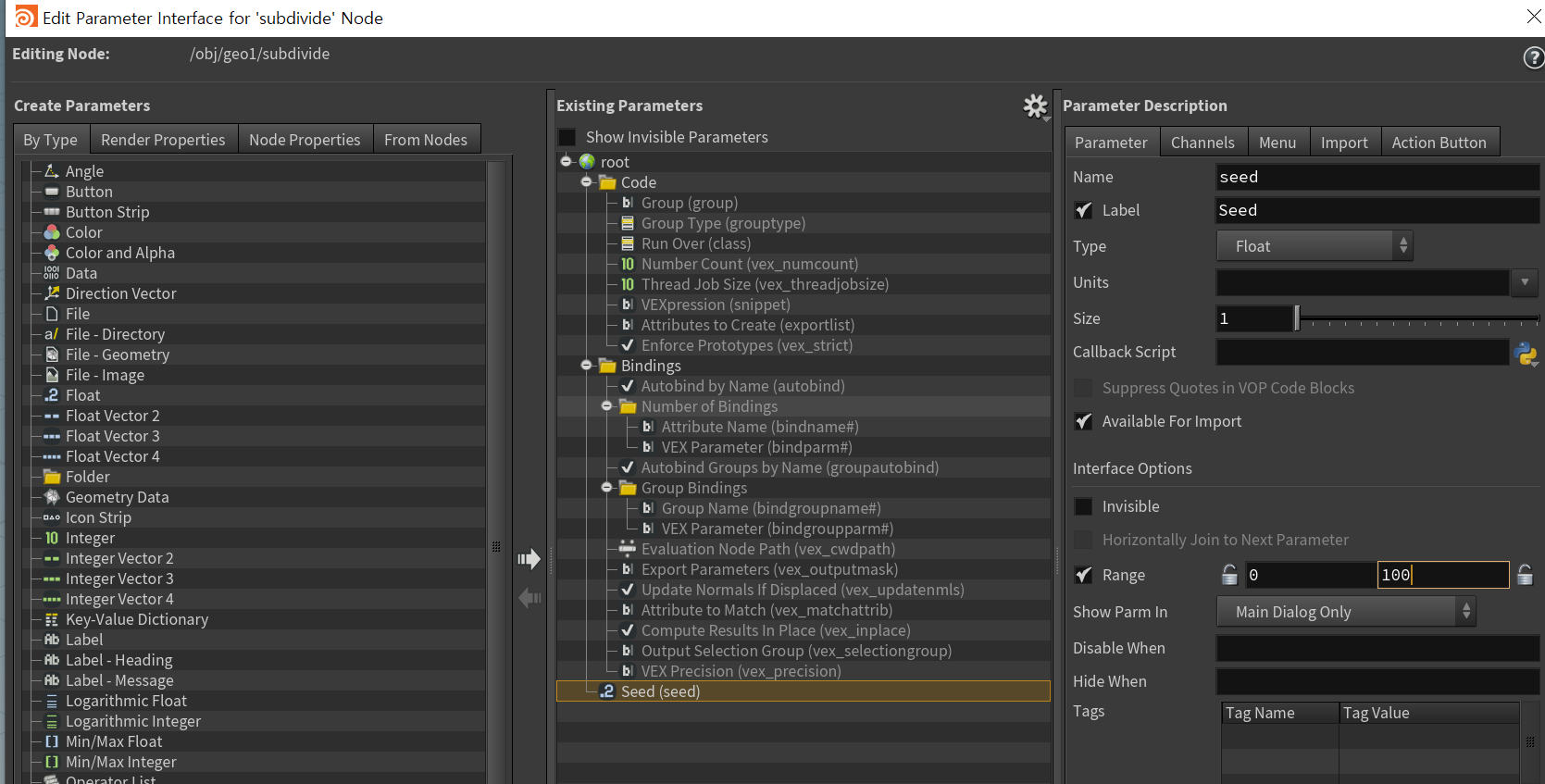

범위range 를 바꿔준다.

+ 코드 추가

//repeat number
int ite = detail(1, "iteration");
//seed -> add channel
float seed = chf("seed");

//bring size attribute
vector psize = v@size;

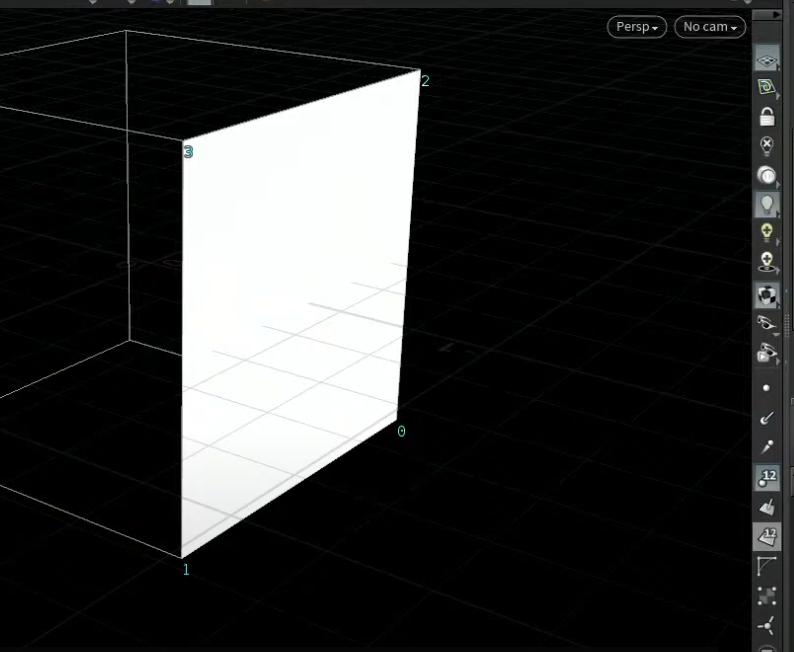

다음을  ?? 박스의 점에 할당된 숫자를 알아보자.

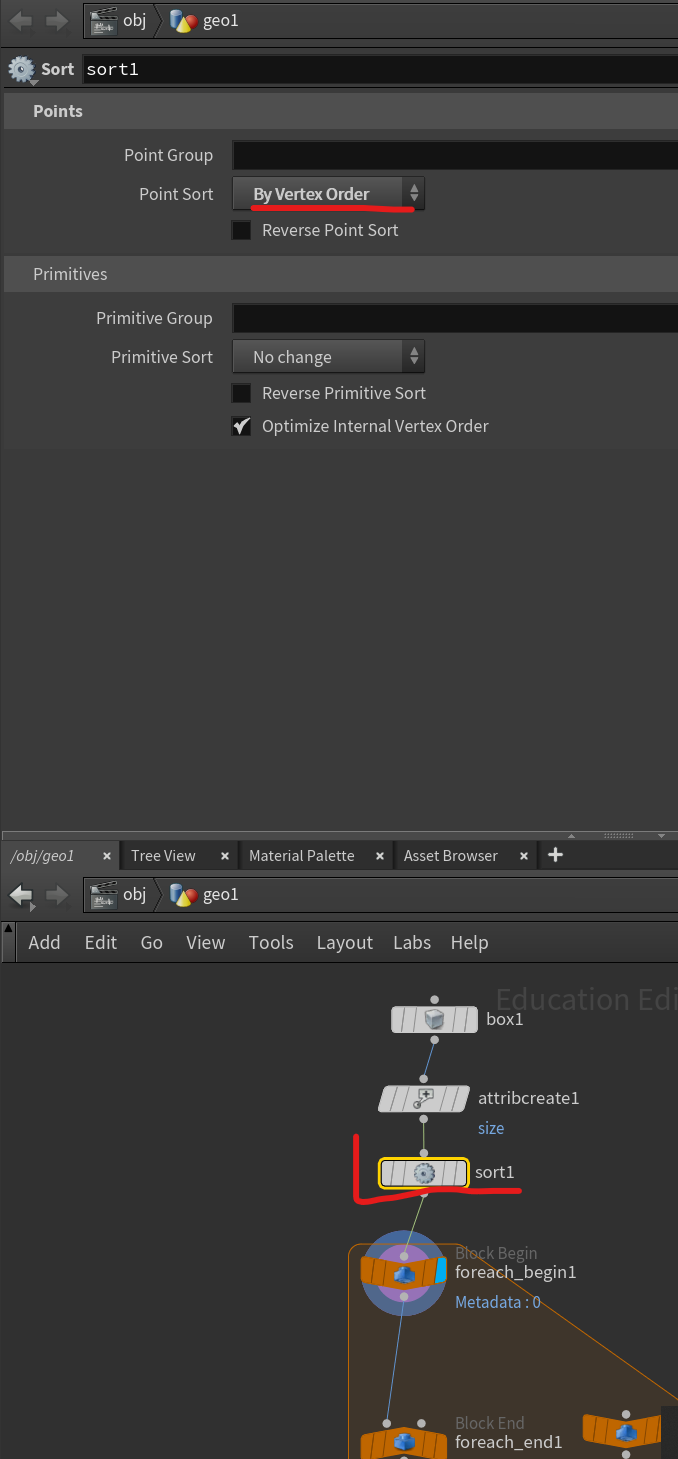

+ sort  추가

size와 foreach 사이에

점의 순서를 정해주는 건가봐

But !! 다지웠음 ..

코드 추가

//repeat number
int ite = detail(1, "iteration");
//seed -> add channel
float seed = chf("seed");

//bring size attribute
vector psize = v@size;

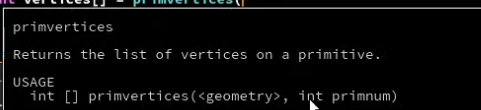

//box's vertices
int vertices[] = primvertices(0,@primnum);
//save four point

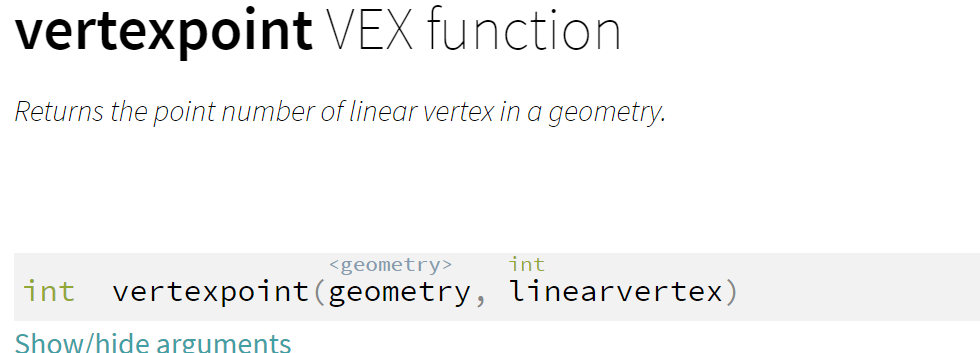

int pt1 = vertexpoint(0, vertices[0]);
int pt2 = vertexpoint(0, vertices[1]);
int pt3 = vertexpoint(0, vertices[2]);
int pt4 = vertexpoint(0, vertices[3]);

//retrieve each point position
vector pos1 = point(0, "P", pt1);
vector pos2 = point(0, "P", pt2);
vector pos3 = point(0, "P", pt3);
vector pos4 = point(0, "P", pt4);

//create two vector (x,y)
vector dirx = pos2 - pos1;
vector diry = pos4 - pos1;

//normalize dir
vector ndirx = normalize(dirx);
vector ndiry = normalize(diry);

//to get size (distance)
float sizex = distance(pos1, pos2);
float sizey = distance (pos1, pos4);

//divide this durface into two dicide n=1 create fist primitive, n=2 create another
for(int n=0; n<2; n++){

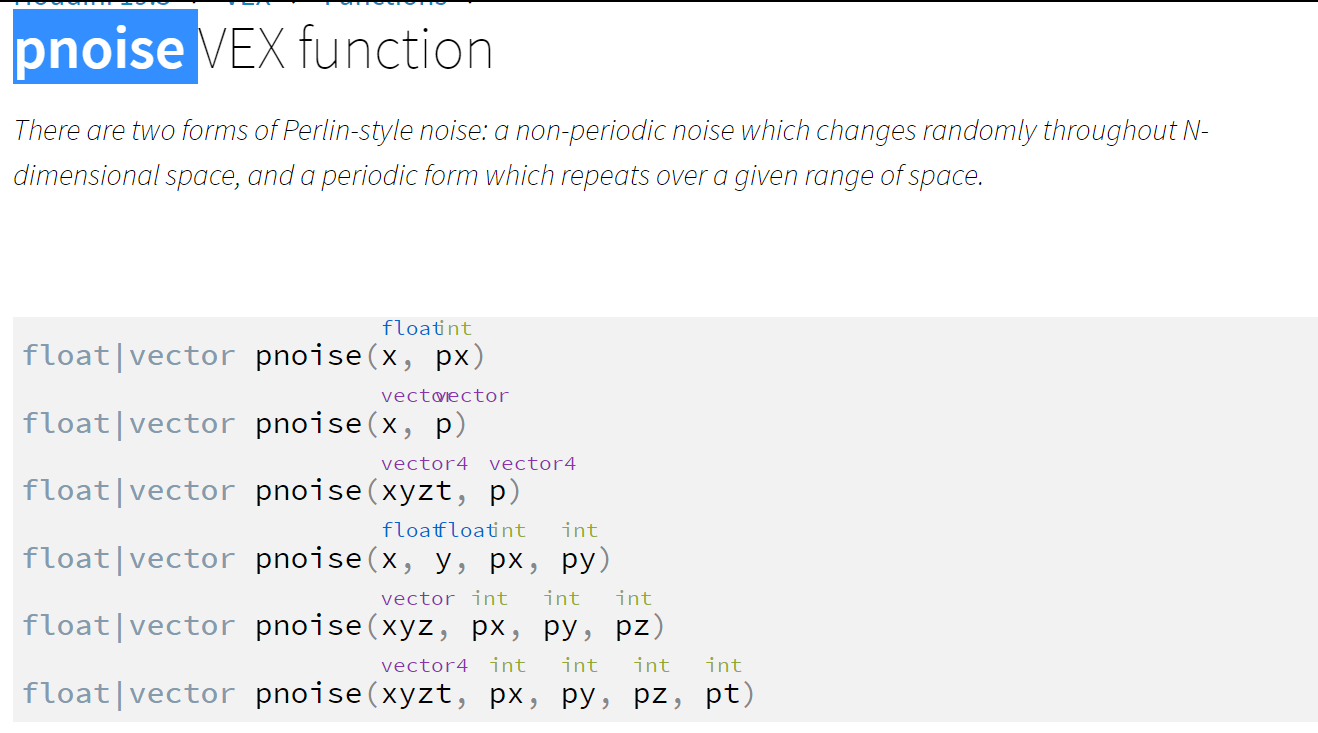

    //random value : perlin noise value //ite : repeat num.. each frame : time val
    //4th speed to make it as a periodic period
    int speed = chi("speed");
    float noiseval = pnoise(ite*624.24+@primnum*834.42 + speed, @Frame / float($FEND), 0, speed);

    //determine which edge divide
    if(psize.x > psize.y) {
    //dividing x direction
        //multiply noise val : x = new x size
        float mx = sizex * noiseval;

        //make small sq primitive
        int npt1 = addpoint(0, pos1 + ndirx *mx *n); // n= 1 repeat
        int npt2 = addpoint(0, pos1 + ndirx* (sizex + (n-1) * (sizex - mx)));
        int npt3 = addpoint(0, pos1 + ndirx* (sizex + (n-1) * (sizex - mx)) + diry);
        int npt4 = addpoint(0, pos1 + ndirx *mx *n + diry);

        int prim = addprim(0, "poly", npt1,npt2,npt3,npt4);

        //update primitive size
        setprimattrib(0, "size", prim, set(psize.x * 0.5, psize.y));
    }else {
        //multiply noise val : y = new y size
        float my = sizey * noiseval;

        //make small sq primitive
        int npt1 = addpoint(0, pos1 + ndiry *my *n); // n= 1 repeat
        int npt2 = addpoint(0, pos1 + dirx + ndiry *my *n);
        int npt3 = addpoint(0, pos1 + dirx + ndiry * (sizey + (n-1) * (sizey - my)));
        int npt4 = addpoint(0, pos1 + ndiry * (sizey + (n-1) * (sizey - my)));

        int prim = addprim(0, "poly", npt1,npt2,npt3,npt4);
                //update primitive size
        setprimattrib(0, "size", prim, set(psize.x, psize.y * 0.5));
    }
}
//remove frame num primnum
removeprim(0, @primnum, 1);

여기서 프리미티브 0 은 한 면을 만한다. delete로 확인해 보면 시계방향이라는데 이게 어떻게 시계방향이냐.. 일단 ㄱ

retrive

된다 !!
