5v
d6
gnd

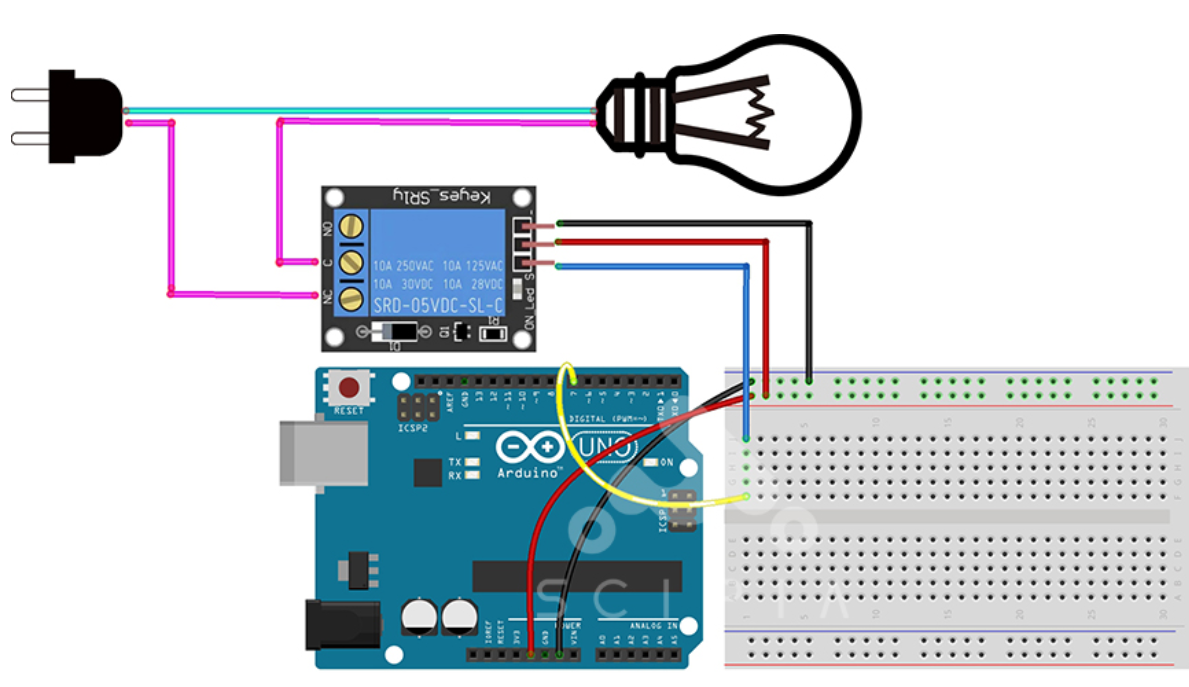

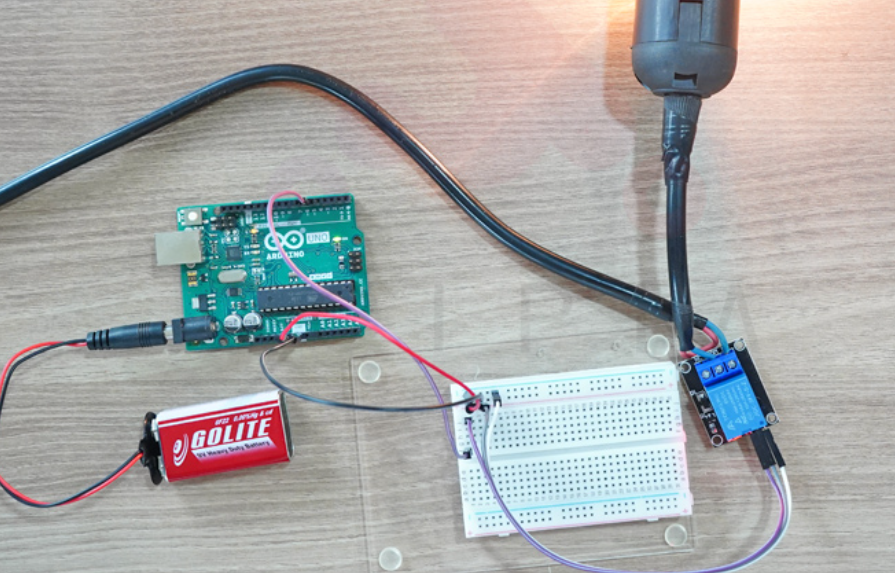

// 아두이노 릴레이모듈 실험
// 1초마다 ON/OFF를 반복합니다. 1초마다 릴레이 접점이 붙었다 떨어지는 "딸깍"소리를 들을 수 있습니다.
const int relayPin = 6; //릴레이 신호핀(S)에 연결되는 아두이노 핀
void setup()
{
pinMode(relayPin, OUTPUT); //릴레이 신호용 아두이노 디지털 핀을 출력으로 설정
}
void loop()
{
digitalWrite(relayPin, HIGH); //릴레이 접점 ON
delay(1000); //1초 대기
digitalWrite(relayPin, LOW); //릴레이 접점 OFF
delay(1000); //1초 대기
}

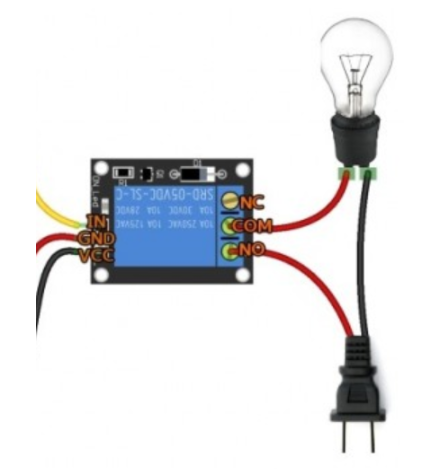

24v 전구 제어는 어떻게 할까?

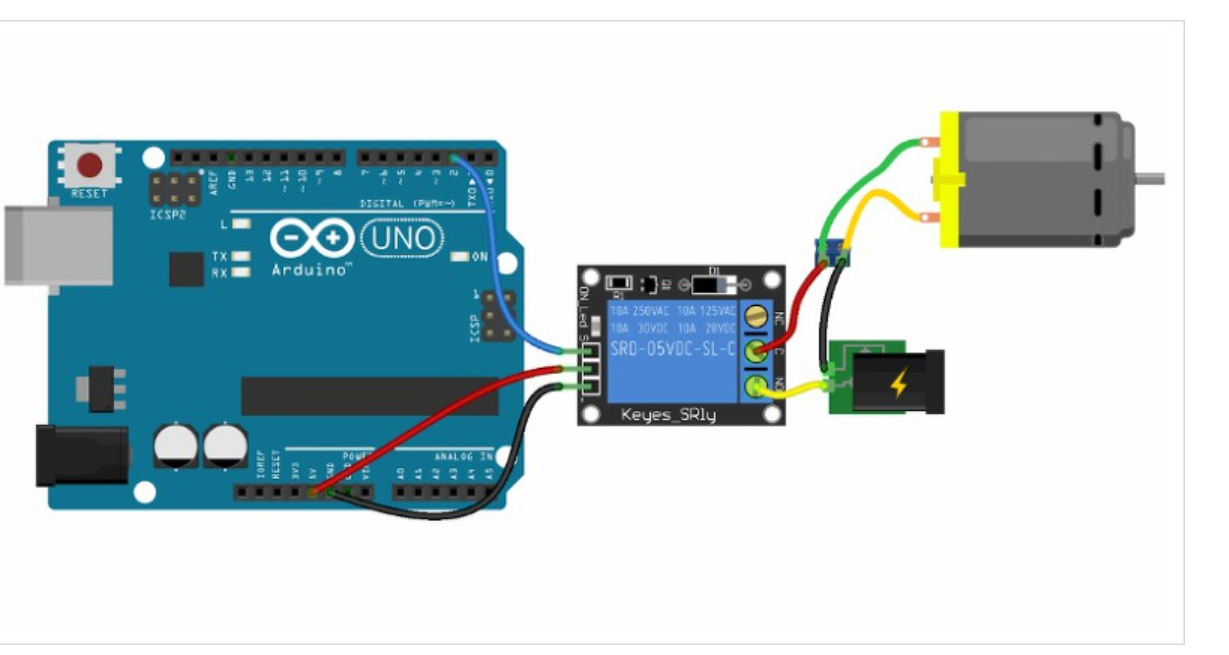

단순히 모터를 ON시키거나 OFF시키는 동작만을 원한다면 모터에 연결되는 전원을 ON/OFF시키기만 하면 되므로 릴레이장치를 이용하여 전원공급을 제어하면 된다.
