Houdini(Data Visualization) _ GEO : .shp 데이터 불러오기 / .geoJson



https://gis4design.wordpress.com/2015/10/22/houdini-installing-hdas/

Houdini: Installing HDAs

houdarcs

파일 압축 해제하고

후디니 에셋 - 에셋 불러오기

otls- phtj_shape_files_02.otl

이 파일 쓰면,후디니에서 .shp 파일 불러올수있다.

phtj_geojson GEO JSON파일도 .

https://mygeodata.cloud/

MyGeodata Converter | MyGeodata Cloud

.shp 파일을 GEOJson파일로 변경해주는 사이트

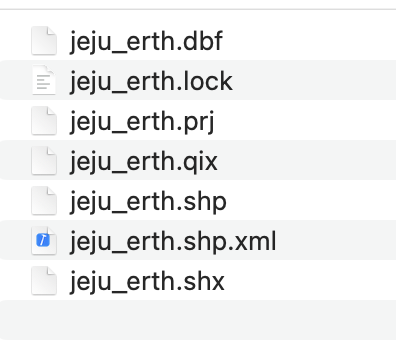

shp는 단독으로 쓰이지 않는다.

이런 값을 가지고 있는데.

https://www.data.go.kr/index.do

공공데이터 포털

나는 한국 제주도 지형 데이터를 사용했다.

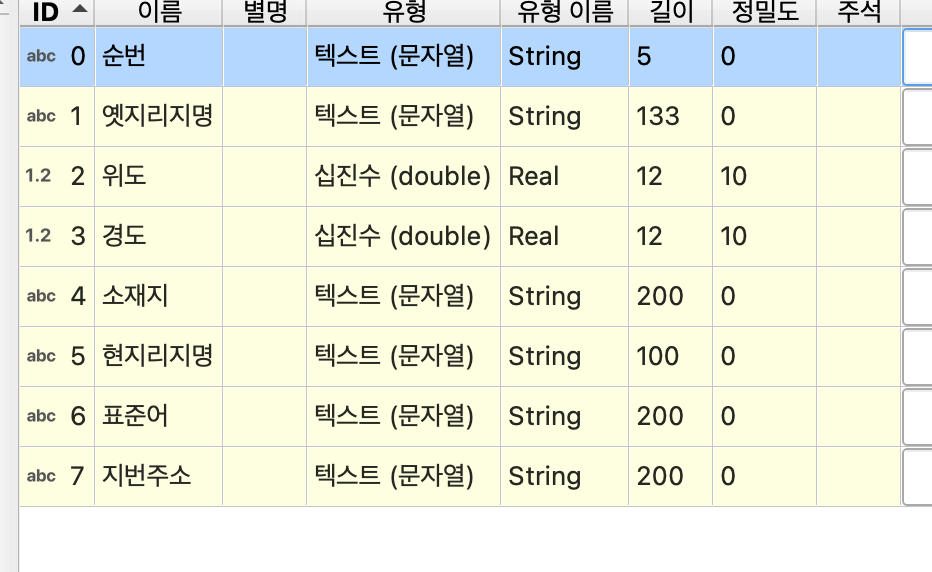

dbf 가 속성들을 들고있나 그렇다.

나는 맥환경이고 QGIS

여기 프로그램 다운받아서 속성을 영어로 변경하거나 파일이 잘 동작하는건지 확인했다..

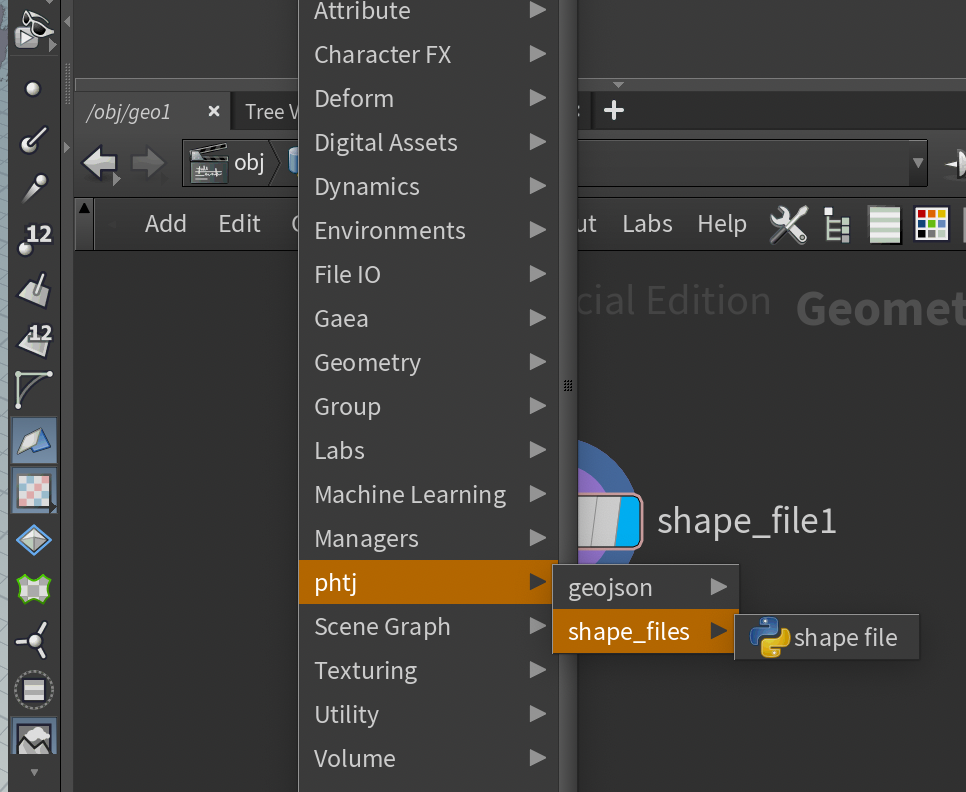

후디니에서 노드 불러오면

GEO - 안에서 작업해야함.



오류가 엄청나는데

고쳐주면 된다.

아래 고친것..

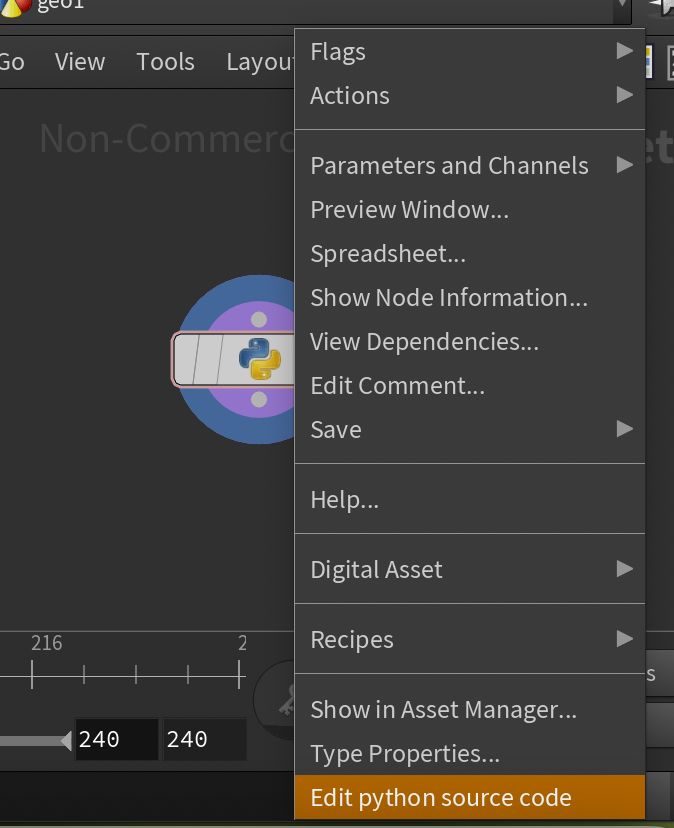

노드속성 고치기 - 소프트웨어는 "커서" 사용했다.

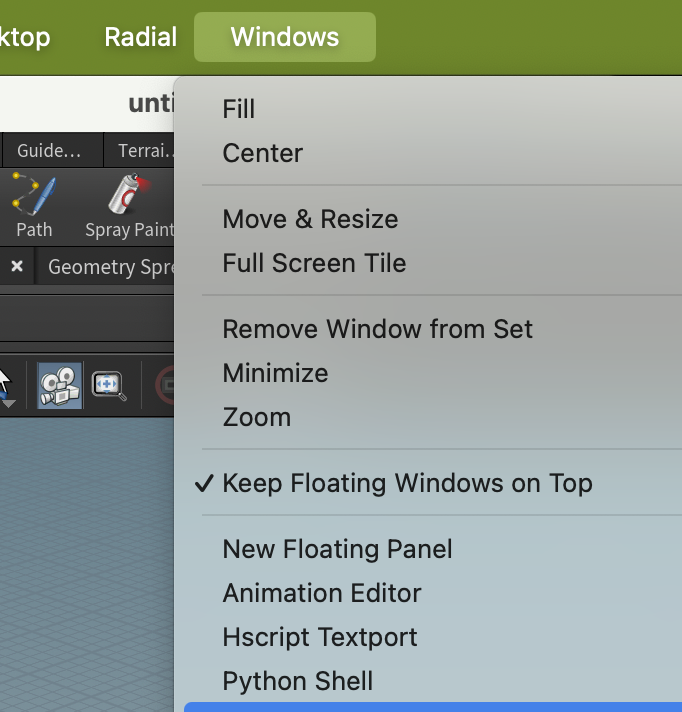

python shell 윈도우를 켜면 콘솔창 볼수있다. 디버깅해....



# This code is called when instances of this SOP cook.
import hou
import shapefile
import re
import sys

# --- clean_attrib_name 함수 정의 ---
def clean_attrib_name(name):
    """Houdini에서 허용되지 않는 문자를 제거하고 이름을 정리합니다."""
    cleaned_name = name.strip()
    cleaned_name = re.sub(r'[^a-zA-Z0-9_]', '_', cleaned_name)
    cleaned_name = re.sub(r'_{2,}', '_', cleaned_name)
    cleaned_name = cleaned_name.strip('_')
    if not cleaned_name:
        return "shp_attr"
    return cleaned_name

# --- Houdini 타입 변환 함수 (ValueError 방지) ---
def safe_convert(value, target_type_code):
    """값 설정 시 문자열을 float으로 변환할 때 발생하는 오류를 0.0으로 처리"""
    try:
        # target_type_code: 1 (Int), 0.1 (Float), "" (String)
        if target_type_code == 1:
            return int(value)
        elif target_type_code == 0.1:
            return float(value)
        else:
            return str(value)
    except (ValueError, TypeError):
        return 0 if target_type_code == 1 else (0.0 if target_type_code == 0.1 else "")

# =========================================================================
# 메인 스크립트 시작
# =========================================================================
this_node = hou.pwd()
geo = this_node.geometry()

# --- 필수 초기화: 이전 쿡의 잔여 지오메트리 및 속성 제거 ---
geo.clear()

selected=hou.evalParm("./file_mode")
if selected==0:
    state="read"
elif selected==1:
    state="write"
else:
    state="do_nothing"

sf_path=hou.evalParm("./shape_file")

# -------------------------------------------------------------------------------------------------
# READ MODE
# -------------------------------------------------------------------------------------------------

if state=="read" and sf_path !="":
    # 1. Shapefile 리더 생성 및 인코딩 시도
    sf = None
    for encoding in ['cp949', 'utf-8', 'latin1']:
        try:
            sf = shapefile.Reader(sf_path, encoding=encoding)
            sys.stdout.write(f"✅ 인코딩 성공: {encoding}\n")
            break
        except:
            continue

    if sf is None:
        sys.stderr.write("❌ 오류: Shapefile을 로드할 수 없습니다 (인코딩 실패).\n")

    attribs=[]
    field_types_map=dict([('N',1),('F',0.1),('C',"")])

    # 2. 속성 필드 구성 및 클렌징
    if sf and sf.fields:
        for field in sf.fields:
            try:
                field_name = clean_attrib_name(field[0])
                field_type_code = field[1]
                field_default_value = field_types_map.get(field_type_code, "")

            except Exception as e:
                sys.stderr.write(f"Attribute processing error: {e}\n")
                field_name = "error_attr"
                field_default_value = ""
            attribs.append([field_name,field_type_code, field_default_value])

        # DeletionFlag 제거 (첫 번째 필드)
        attribs=attribs[1:]


    # 3. 지오메트리 로드 및 생성
    shapeRecs=sf.shapeRecords()

    # 빈 데이터셋 체크 (IndexError 방지)
    if shapeRecs:

        shapetype = shapeRecs[0].shape.shapeType

        # Prim/Detail Attribute Creation
        if shapetype == 5 or shapetype == 3:
            for attrib in attribs:
                geo.addAttrib(hou.attribType.Prim, attrib[0], attrib[2])

        # Point Attribute Creation
        if shapetype == 1 or shapetype == 8: # MultiPoint (8)도 Point 속성으로 처리
            for attrib in attribs:
                geo.addAttrib(hou.attribType.Point, attrib[0], attrib[2])

        # 지오메트리 및 속성 값 설정 루프
        for rec in shapeRecs:
            shape=rec.shape
            poly_attribs=rec.record

            # --- 디버깅 출력: 현재 처리 중인 Shape Type을 확인합니다. ---
            if shape.shapeType not in [1, 3, 5]:
                sys.stdout.write(f"⚠️ 현재 Shapefile에 예상치 못한 타입 ({shape.shapeType})이 포함되어 있습니다.\n")
            # -----------------------------------------------------------


            # --- SHAPE TYPE 5: POLYGON ---
            if shape.shapeType == 5:
                parts=shape.parts
                num_parts=len(parts)
                points=shape.points
                count=0
                for part in parts:
                    poly=geo.createPolygon()
                    part_s=parts[count]

                    if count==num_parts-1:
                        part_e=len(points)
                    else:
                        part_e=parts[count+1]

                    part_points=points[part_s:part_e]

                    for point in part_points:
                        position=(point[0],point[1],0)
                        point=geo.createPoint()
                        point.setPosition(position)
                        poly.addVertex(point)
                    count+=1

                    for i in range(0,len(attribs)):
                        attrib_name = attribs[i][0]
                        type_code = attribs[i][1]
                        value = poly_attribs[i]

                        converted_value = safe_convert(value, type_code)
                        poly.setAttribValue(attrib_name, converted_value)

            # --- SHAPE TYPE 1 (Point) and 8 (MultiPoint) ---
            if shape.shapeType in [1, 8]:
                points=shape.points

                # MultiPoint의 경우, 모든 포인트를 반복합니다.
                for pt_coord in points:
                    position = (pt_coord[0],pt_coord[1],0)
                    point=geo.createPoint()
                    point.setPosition(position)

                    for i in range(0,len(attribs)):
                        attrib_name = attribs[i][0]
                        type_code = attribs[i][1]
                        value = poly_attribs[i]

                        converted_value = safe_convert(value, type_code)
                        point.setAttribValue(attrib_name, converted_value)

            # --- SHAPE TYPE 3: POLYLINE ---
            if shape.shapeType == 3:
                parts=shape.parts
                num_parts=len(parts)
                points=shape.points
                count=0
                for part in parts:
                    part_s=parts[count]

                    if count==num_parts-1:
                        part_e=len(points)
                    else:
                        part_e=parts[count+1]

                    part_points=points[part_s:part_e]
                    curve=geo.createBezierCurve(len(part_points), is_closed=False, order=2)
                    vcnt = 0
                    for vertex in curve.vertices():
                        vertex.point().setPosition((part_points[vcnt][0], part_points[vcnt][1], 0))
                        vcnt = vcnt+1

                    for i in range(0,len(attribs)):
                        attrib_name = attribs[i][0]
                        type_code = attribs[i][1]
                        value = poly_attribs[i]

                        converted_value = safe_convert(value, type_code)
                        curve.setAttribValue(attrib_name, converted_value)
    else:
        sys.stdout.write("WARNING: Shapefile contains no features/records. Exiting READ mode.\n")


# -------------------------------------------------------------------------------------------------
# WRITE MODE (완전 삭제)
# -------------------------------------------------------------------------------------------------

if state=="write" and sf_path !="":
    sys.stderr.write("❌ 오류: WRITE MODE는 데이터 손실 방지를 위해 이 HDA에서 비활성화되었습니다. \n데이터 내보내기는 File SOP를 사용해 주세요.\n")

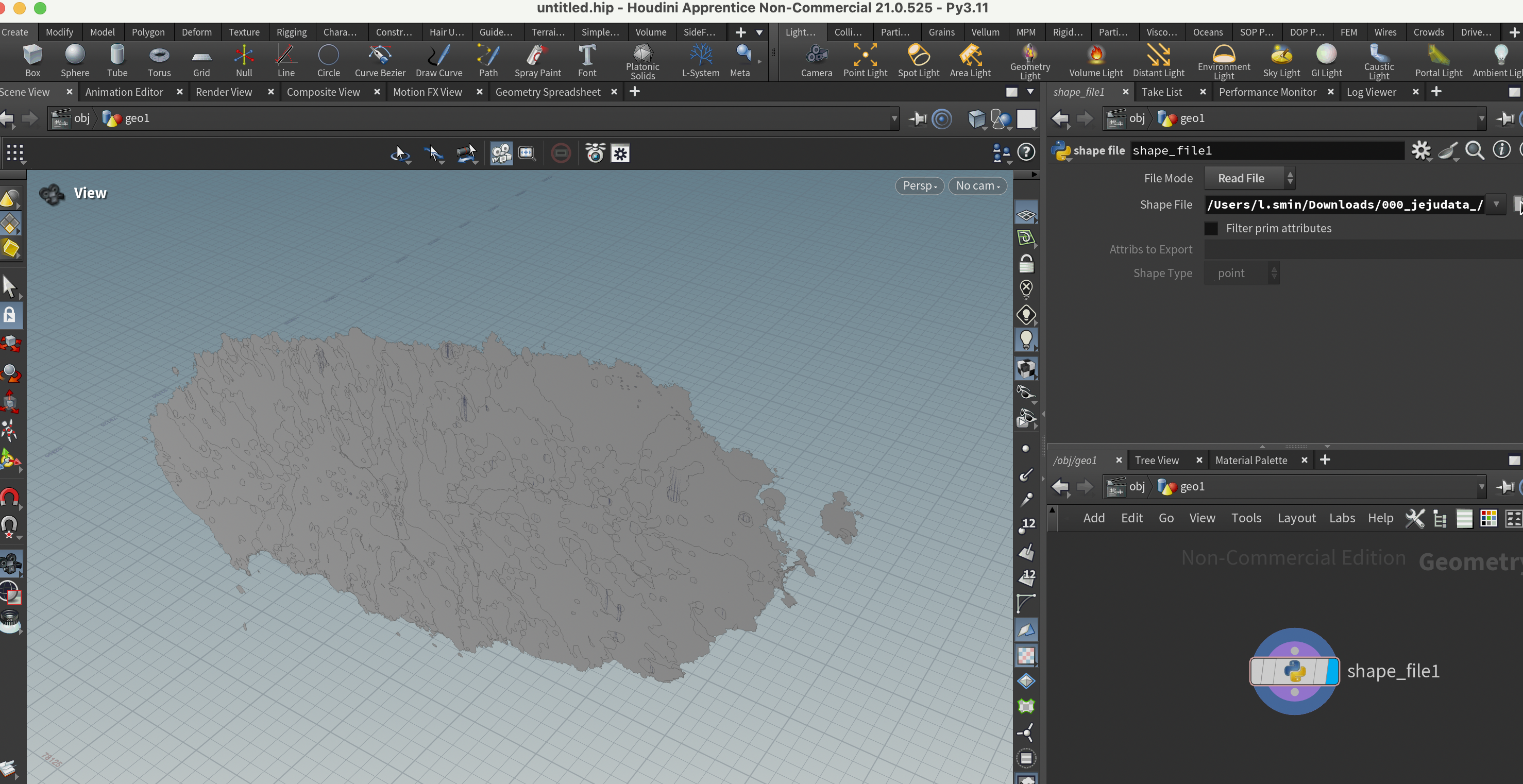

짠..
